Какова функция медной оплетки в коаксиальном кабеле?

Коаксиальный кабель, часто называемый коаксией, представляет собой тип электрического кабеля, используемого главным образом для передачи радиочастотных сигналов. Он имеет уникальный дизайн, который делает его особенно эффективным для этой цели, и одним из ключевых компонентов коаксиального кабеля являетсяМедный щит косичка.

По своей сути, коаксиальный кабель состоит из одного проводника, который несет электронные сигналы, которые составляют передаваемую информацию. Это ядро, как правило, изготовлено из меди или медного сплава, поскольку медь является отличным проводником электричества. Окружающая ядро ​​является слоем диэлектрического материала, который действует как изолятор и отделяет ядро ​​от внешних слоев кабеля.

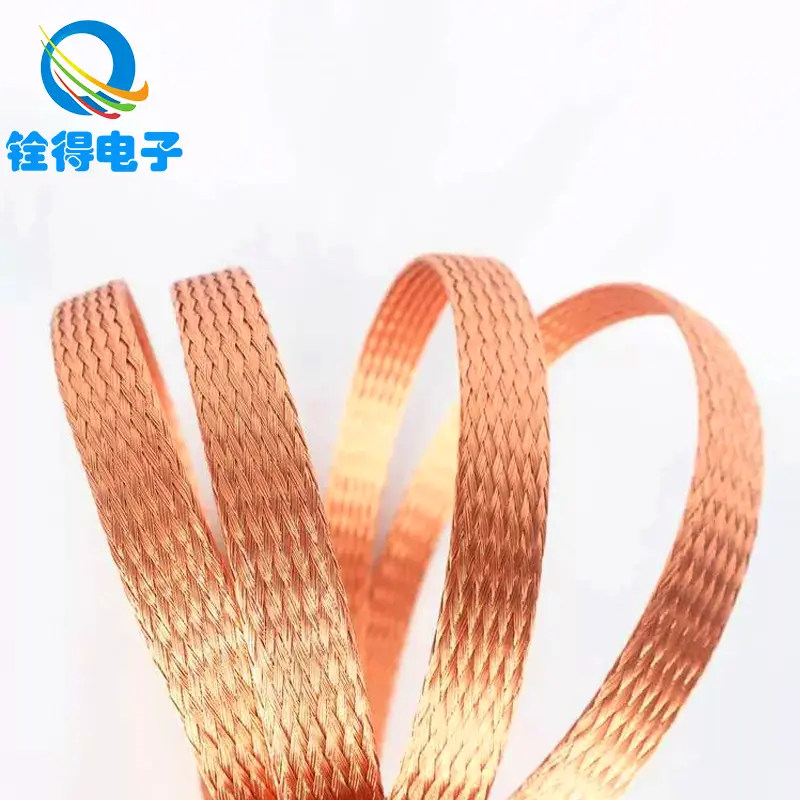

Следующим слоем в коаксиальном кабеле являетсяМедный плетеный щитПолем Этот щит состоит из большого количества тонких медных проводов, скрученных или плетеных вместе, чтобы сформировать непрерывный слой вокруг диэлектрического и ядра. Основная функция медного экрана состоит в том, чтобы обеспечить грузовое соединение и защитить ядро ​​от электрического шума.

Электрический шум может исходить из различных источников, таких как другие электрические устройства, электромагнитные помехи (EMI) и радиочастотные помехи (RFI). Этот шум может мешать сигналам, передаваемым через коаксиальный кабель, вызывая искажение, потерю качества сигнала и даже полную потерю сигнала. Медный щит оплетки действует как барьер между ядром и этими источниками шума, эффективно защищая ядро ​​от помех.

В дополнение к обеспечению защиты шума медная экрана для оплетки также помогает поддерживать импеданс коаксиального кабеля. Импеданс является мерой противодействия потоку тока в электрической цепи, и для коаксиального кабеля важно иметь постоянный импеданс, чтобы гарантировать, что сигналы передаются эффективно и точно. Медный экранинг оплетки в сочетании с диэлектрическим слоем помогает поддерживать желаемый уровень импеданса кабеля.

Стоит отметить, что диэлектрический слой должен быть отделен от ядра от ядра от ядра, чтобы предотвратить прямое электрическое соединение между ними. Если бы ядро ​​и щит прикоснулись, это создало бы короткое замыкание, и кабель не сможет эффективно передавать сигналы.

Таким образом,Медный щит косичкаВ коаксиальном кабеле играет решающую роль в защите сердечника от электрического шума и поддержании импеданса кабеля. Предоставляя наземное соединение и выступая в качестве барьера против помех, щит для медной оплетки гарантирует, что сигналы передаются эффективно и точно через коаксиальный кабель. Это делает коаксиальный кабель отличным выбором для передачи радиочастотных сигналов, таких как те, которые используются на телевидении, в Интернете и телефонной связи.
