Является ли заземляющий кабель ESD ключом к надежному статическому контролю в современной электронике?

В эпоху, когда электростатический разряд (ESD) может незаметно вывести из строя чувствительные электронные компоненты и производственные линии,Кабель заземления ESDвыступает в качестве основного устройства для обеспечения безопасных путей разгрузки.

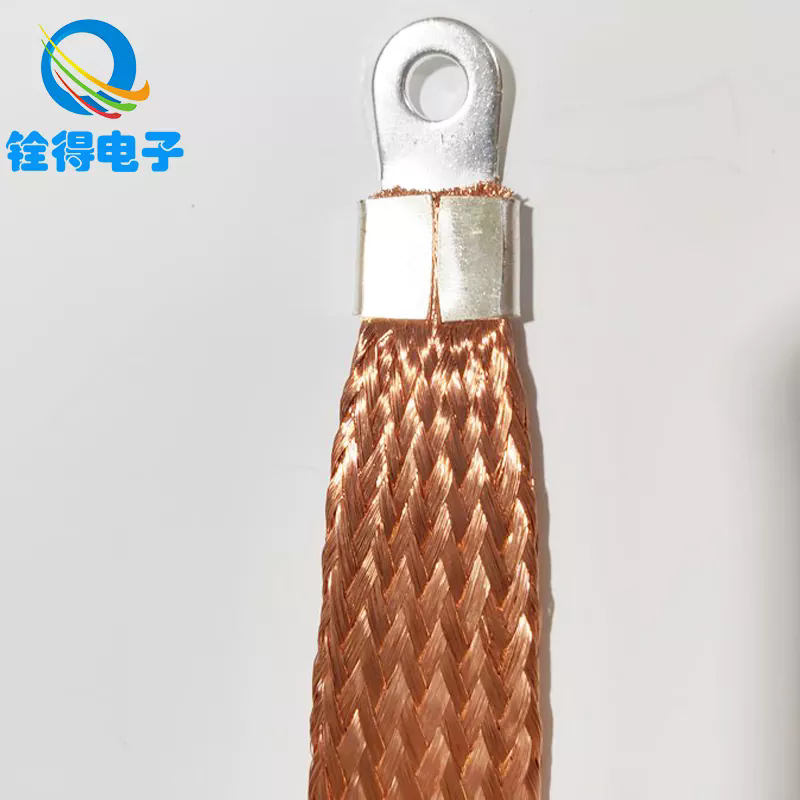

Что такое заземляющий кабель ESD и основные характеристики

Определение и цель

АнКабель заземления ESD(также называемый проводом заземления ESD или кабелем статического разряда) — это проводящий кабель, который соединяет верстак, браслет, рамку ионизатора или коврик ESD с определенной точкой заземления. Его функция заключается в обеспечении пути с низким сопротивлением для безопасного рассеивания статических зарядов в землю, предотвращения неконтролируемых электростатических разрядов, которые могут повредить компоненты или вызвать неисправности.

Основные параметры кабеля заземления ESD

Ниже приведена таблица стандартных спецификаций, иллюстрирующая типичные параметры, используемые при выборе или оценке таких кабелей:

Эти параметры могут варьироваться в зависимости от среды применения, нормативных норм и требований заказчика.

Центральная тема этой статьи

Основная цель здесь – объяснитьПочему кабель заземления ESD имеет решающее значение для статического контроля, как его выбрать, установить и обслуживать, икакие будущие тенденции формируют его эволюцию. Кроме того, статья ответит на два распространенных вопроса и поможет вам найти решения бренда Quande.

Почему важен кабель заземления ESD — преимущества и роль

Почему статический контроль имеет решающее значение

• Защита чувствительной электроники: Современные интегральные схемы, устройства поверхностного монтажа и датчики могут быть разрушены небольшими электростатическими разрядами (часто ниже 100 В).

• Выход и качество: Статические явления могут вызвать скрытые повреждения, снижая надежность продукта и приводя к сбоям в работе.

• Безопасность и соответствие: Многие стандарты производства электроники (например, ANSI/ESD S20.20, IEC 61340) требуют определенных путей заземления и пределов сопротивления.

Таким образом, кабель заземления ESD является жизненно важным компонентом программы контроля ESD.

Преимущества высококачественного заземляющего кабеля ESD

1. Контролируемый сброс: Встроенный резистор (обычно 1 МОм) обеспечивает рассеивание статического электричества с безопасной и контролируемой скоростью, снижая риск образования дуги или искр.

2. Гибкость и механическая прочность: С мишурой или медной жилой внутри кабель выдерживает изгиб и ежедневный износ более надежно, чем сплошной проводник.

3. Последовательность во времени: Высококачественная изоляция устойчива к истиранию, влажности и химическому воздействию, сохраняя работоспособность в заводских условиях.

4. Совместимость: Стандартные разъемы (штекер типа «банан», зажим «крокодил», гнезда с фиксаторами) делают кабель совместимым с разнообразной инфраструктурой заземления.

5. Экономическая эффективность: По сравнению с системами активного разряда или ионизаторами пассивный кабель дешевле, но он необходим для контроля статического заряда.

Ключевая роль в программе контроля ЭСР

• Соединение между оператором и общей точкой: При использовании наручных или пяточных ремней кабель обеспечивает сохранение потенциала земли у оператора.

• Соединение матов или оборудования с заземлением: Коврики или рабочие поверхности ESD полагаются на такие кабели для передачи заряда на землю объекта.

• Резервное копирование и резервирование: В сложных системах ESD несколько путей заземления уменьшают количество единичных отказов.

С точки зрения качества и соответствия требованиям, небрежность в спецификации или проверке кабеля заземления ESD может подорвать всю программу статического контроля.

Как выбрать, установить и обслуживать кабель заземления ESD

Выбор правильного кабеля (как)

При выборе кабеля заземления ESD рассмотрите следующие шаги:

• Проверьте требования к сопротивлению: Убедитесь, что кабель соответствует или находится в пределах допуска 1 МОм (или соответствует соответствующему стандарту).

• Выберите тип разъема: выберите разъемы, совместимые с вашим оборудованием (штекер типа «банан», разъем с фиксатором, зажим «крокодил»).

• Длина имеет значение: выберите длину, обеспечивающую легкий доступ без чрезмерного провисания (обычно 1,2 м).

• Проверьте механическую конструкцию: Мишура или плетеный проводник помогают противостоять усталости от изгиба.

• Долговечность изоляции: Используйте материалы с хорошей устойчивостью к истиранию, химическому воздействию и температуре для промышленных сред.

• Сертификаты и протоколы испытаний: Запросите отчеты об испытаниях (сопротивление, пробой изоляции, сила тяги) у производителя.

Рекомендации по установке (как)

Правильная установка – залог эффективности:

1. Сначала подключите кабель к ремешку на запястье или коврику., затем к общей точке заземления.

2. Закрепите общую точкук известному заземлению или заземляющей шине.

3. Избегайте резких изгибов и изломов— кабели должны иметь мягкие петли для снижения нагрузки.

4. Прокладывайте путь вдали от высоковольтных или шумных линий.во избежание электрических помех.

5. Выполнять периодическое тестирование, обычно ежемесячно или ежеквартально, для подтверждения непрерывности и сопротивления.

6. Замените поврежденные или изношенные кабели.немедленно — даже небольшие разрывы или трещины в изоляции могут сделать кабель неэффективным.

Обслуживание и проверка (как)

• ИспользуйтеСтендовый тестер сопротивления ESDдля измерения сопротивления между оператором или матом и общей точкой.

• Измеренное сопротивление должно оставаться в пределах допуска (например, 0,9–1,2 МОм).

• Осмотрите куртку на предмет порезов, ссадин или изменения цвета.

• Аккуратно сгибайте кабель, чтобы заметить признаки внутреннего обрыва провода (прерывистое замыкание).

• Документируйте каждое испытание — отслеживаемость важна в рамках режимов качества и аудита.

Общие приложения

• Линии сборки электроники: Для каждой станции оператора (ремешок на запястье) или коврика для рабочей станции.

• Верстаки для ремонта и доработки: Защита во время пайки, проверки и обращения.

• Чистые помещения и заводы по производству полупроводников: Там, где статический контроль имеет решающее значение для урожайности.

• Лаборатории и научно-исследовательские лаборатории: Для сред прототипирования и тестирования.

• Упаковка и ESD-безопасные зоны доставки: Для заземления токопроводящих лотков и транспортных систем.

Будущие тенденции, вызовы и интеграция

Развивающиеся стандарты и соответствие

Такие стандарты, какМЭК 61340иАНСИ/ЭСД С20.20все чаще требуют более строгой проверки, отслеживания и соблюдения требований аудита. Производители и пользователи будут сталкиваться с более частыми проверками и должны будут предоставить документированные доказательства правильной практики заземления. Кабель заземления ESD должен соответствовать изменяющимся допускам сопротивления и требованиям безопасности материалов.

Умный и цифровой мониторинг

Кабели следующего поколения могут включать в себявстроенные датчики или смарт-чипыдля контроля целостности кабеля, дрейфа сопротивления и циклов использования. Эти «умные кабели» будут предупреждать системы технического обслуживания, если сопротивление выходит за пределы диапазона или если механическое повреждение неизбежно.

Улучшения материалов и долговечности

Достижения внаноматериалы, высокоэффективные полимерыи более устойчивые проводники (например, посеребренная мишура, композиты из углеродных нанотрубок) увеличивают срок службы, улучшают гибкость и снижают частоту отказов в суровых условиях.

Интеграция с IoT и MES-системами

На полностью цифровых предприятиях каждый заземляющий кабель может иметь идентификатор или сигнал, который связывает его сСистема управления производством (MES). Это обеспечивает видимость интервалов технического обслуживания, соблюдения требований оператором и состояния статического контроля в режиме реального времени.

Проблемы, которые необходимо преодолеть

• Балансировкастоимость по сравнению с расширенными функциями: Интеллектуальные кабельные решения могут повысить стоимость, что повлияет на внедрение в низкорентабельных секторах.

• Экологический стресс и износ: Высокая влажность, химическое воздействие и истирание остаются постоянными угрозами.

• Соответствие пользователей: даже при использовании кабелей высшего качества неправильное подключение или недосмотр пользователя снижают производительность.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Какое сопротивление обычно должен иметь кабель заземления ESD?
A1: Типичная цель1 МОм ±10%(т.е. от 0,9 до 1,1 МОм). Этот резистор безопасно ограничивает ток разряда, позволяя статическому току стекать на землю. В некоторых конфигурациях допустим диапазон допуска 0,75–1,25 МОм, в зависимости от стандарта или требований заказчика.

Вопрос 2. Как часто следует проверять или заменять кабель заземления ESD?
A2: Тестирование должно проводиться как минимумежемесячно или ежеквартально, в зависимости от вашего режима качества и частоты проверок. Если результаты измерений выходят за пределы допуска или на оболочке имеются повреждения (порезы, потертости, изменение цвета), кабель необходимозаменен немедленно. Механическая усталость или прерывистая непрерывность при изгибе являются признаком неисправности.

Резюме и представление бренда

The Кабель заземления ESDЭто основополагающий, но часто недооцененный элемент любой эффективной программы контроля статики. Пониманиечтоэто,почемуэто имеет значение для выхода продукта, надежности и безопасности, а такжекакего выбор, установка, тестирование и обслуживание составляют основу надежной стратегии ESD. В будущем развитие этой технологии будут определять интеграция интеллектуальных кабелей, подключение к Интернету вещей, передовые материалы и более строгие стандарты.

когдапредлагает полный спектр решений для заземления ESD, включая прочные, сертифицированные кабели заземления ESD, рассчитанные на длительный срок службы, стабильную производительность и плавную интеграцию в передовые производственные системы. По вопросам индивидуальных спецификаций, технической поддержки или запросов на закупки обращайтесьсвязаться с нами.
