Почему медные плетеные провода важнее, чем вы думаете?

Абстрактный

Медные плетеные проводавыглядят просто — множество крошечных прядей сплетены в плоскую или трубчатую косу, — но они располагаются на пересечении электрические характеристики и механическая реальность. Если вы когда-нибудь видели, как заземляющий ремень ломался после нескольких месяцев вибрации, вы видели, как шкаф нагревался. в точке соединения или в преследуемых периодических проблемах с электромагнитными помехами, которые «исчезают» во время проверки, основная причина часто кроется в выборе оплетки, метод заделки и качество контакта с поверхностью.

Из этого руководства вы узнаете, чем медная оплетка отличается от сплошных проводников, как подобрать конструкцию оплетки для вашего случая использования, что запросить при закупке (чтобы не гадать) и как избежать самых распространенных ошибок при монтаже, которые превращают хорошую оплетку в плохая связь.

Оглавление

Контур

1. Переведите реальные болевые точки в требования к плетению кос
2. Понять структуру оплетки и понять, почему она ведет себя иначе, чем сплошная проволока.
3. Выбирайте покрытие, геометрию и заделку в зависимости от окружающей среды и движения.
4. Используйте простой контрольный список спецификаций, чтобы сократить количество обращений к поставщикам.
5. Установите правильно, чтобы обеспечить низкое сопротивление и высокую надежность.

Какие проблемы решают медные плетеные провода?

Большинство покупателей не начинают с мысли: «Мне нужноМедные плетеные провода». Они начинаются с проблемы:

• Вибрация и движение:Усталость твердых проводников. Косы изгибаются и распределяют нагрузку по многим прядям.
• Надежность заземления и соединения:Оплетка может создать путь с низким импедансом при правильной установке и подключении.
• Горячие точки в точках подключения:Плохая площадь контакта, неправильный наконечник/обжим или оплетка недостаточного размера могут концентрировать тепло.
• Проблемы с электромагнитными помехами и шумом:В определенных случаях заземления/связывания и экранирования оплетки помогают управлять путями высокочастотных помех.
• Коррозионная или влажная среда:Неправильная обработка поверхности может привести к окислению, увеличению сопротивления и возникновению периодических неисправностей.
• Путаница с закупками:«Ширина оплетки» сама по себе не определяет производительность; строительство и завершение имеют не меньшее значение.

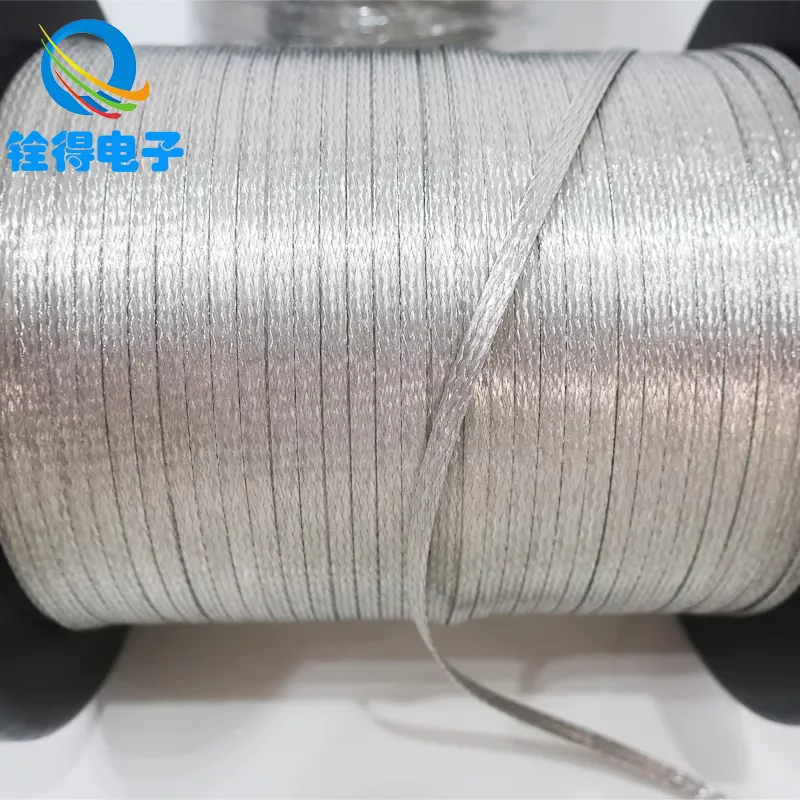

Что такое медные плетеные провода и как они изготавливаются?

Медные плетеные проводасотканы из множества тонких медных нитей. Такая структура создает два практических преимущества:гибкость(коса движется, не концентрируя напряжение в одной точке) иизбыточность(многие нити разделяют ток и нагрузку).

Но «коса» — это не одно. Вот основные переменные конструкции, которые влияют на производительность:

• Диаметр и количество прядей:Более тонкие пряди обычно лучше изгибаются; больше нитей могут разделять ток и повышать долговечность.
• Схема плетения и покрытие:Более тугие косы часто лучше держат форму и лучше контактируют; более свободные косы могут быть более гибкими, но менее прочными механически.

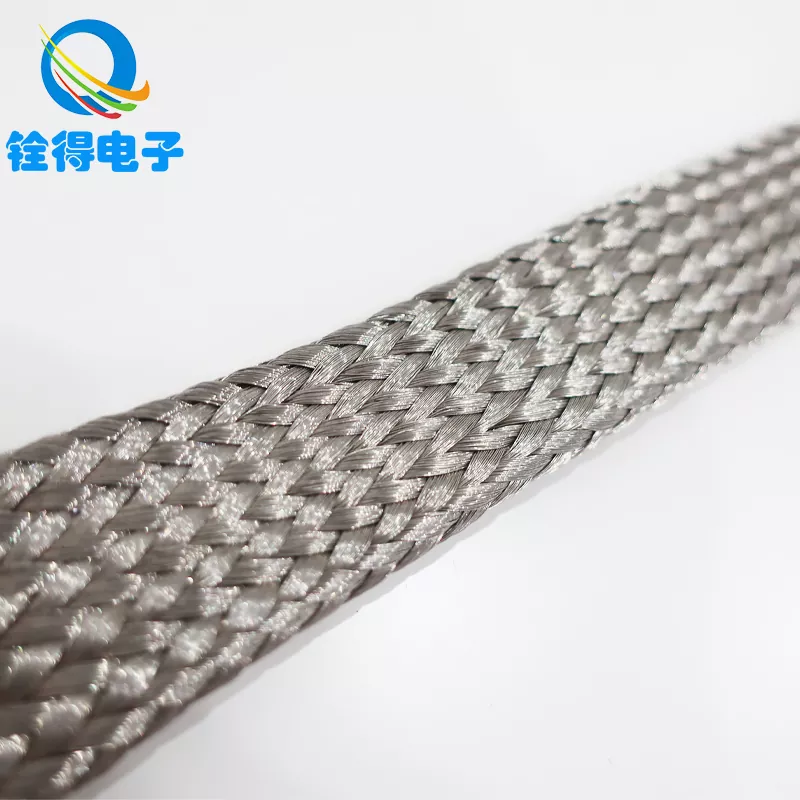

• Форма:Плоские оплетки обычно используются для заземляющих лент; трубчатые оплетки могут использоваться в качестве рукавов или расширяемой защиты в определенных конструкциях.
• Поверхностная обработка:Варианты с голой медью или с покрытием (часто выбираются из соображений устойчивости к коррозии и возможности пайки).
• Метод прекращения:Обжим, сварка, пайка или болтовые соединения — именно здесь возникает множество неисправностей.

Совет: если ваш поставщик запрашивает только «ширину» и «длину», вы, вероятно, направляетесь к несоответствующим ожиданиям. Хороший поставщик обсудит окружающую среду, движение и завершение.

Где их следует использовать (а где не следует)?

Медные плетеные проводаобычно выбираются, когда соединение должно проводить ток (или обеспечивать путь соединения с низким импедансом), а также обработка движения или вибрации.

Как правильно выбрать косу

Если вам нужен удобный для закупок способМедные плетеные провода, используйте этот пошаговый контрольный список. Это превращает беспорядочные симптомы в четкие требования.

• Определите работу:заземляющая/соединительная лента, гибкий разъем, экранирующая втулка или токоведущая линия.
• Оцените потребность в электроэнергии:текущий уровень, рабочий цикл и допустимое повышение температуры (избегайте догадок — используйте данные вашей системы).
• Опишите механическую реальность:постоянная вибрация, периодическое прогибание, движение шарниров или циклы теплового расширения.
• Выберите форму:плоская оплетка для ремней и скрепления, трубчатая оплетка для вставки или расширяемого покрытия в определенных сборках.
• Выбирайте отделку поверхности в соответствии с окружающей средой:влажный/соленый воздух, промышленные дымы или чистый шкаф в помещении.
• Детали завершения блокировки:тип наконечника, размер болта, расстояние между отверстиями, процесс обжима/сварки, а также необходимость лужения или наконечников на концах.
• План защиты:абразивные втулки, изоляционные слои или компенсатор натяжения, если оплетка может тереться об острые края.

Сравнительная таблица распространенных вариантов плетения

Ниже приведено практическое сравнение, которое вы можете скопировать в запрос предложения. Он фокусируется на том, что меняется в реальном мире, а не только на том, что выглядит по-другому в каталоге.

Совет для профессионалов: при сравнении поставщиков попросите их указать детали конструкции (диаметр/количество прядей, покрытие оплетки и характеристики заделки). «Эквивалентная ширина» не является эквивалентной производительностью.

Проверки качества и документация, которую покупатели должны запросить

Если ваш проект чувствителен — силовая электроника, промышленное оборудование, железнодорожные пути, подсистемы электромобилей или любой критический для безопасности заземляющий путь — отнеситесьМедные плетеные проводакак компонент, а не товар. Вот чистый список запросов на обеспечение качества, который не перегружает вашего поставщика:

• Входной контроль материалов:описание марки меди, описание покрытия (если применимо) и отслеживаемость партии
• Электрическая проверка:Метод проверки сопротивления/непрерывности и критерии приемки (по длине или по сборке)
• Проверка завершения:записи высоты/ширины обжима (если обжаты), метод испытания на растяжение и стандарт визуального контроля
• Контроль размеров:допуск на ширину/толщину, допуск на расстояние между отверстиями (при сборке с проушинами)
• Документы соответствия:CoC/CoA по мере необходимости, а также заявления о соответствии экологическим требованиям, требуемые вашим рынком.
• Упаковка и обработка:защита от перегибов, загрязнения и окисления во время транспортировки/хранения

Рекомендации по установке, которые предотвращают сбои

Даже лучшийМедные плетеные проводаможет выйти из строя, если установить его в последнюю очередь. Это ошибки, которые вызывают периодические неисправности, нагрев или ранний механический отказ:

• Загрязненные контактные поверхности:Краска, окисление или масло повышают стойкость. Подготовьте интерфейс металл-металл.
• Уменьшенная площадь контакта:Маленькая шайба на широкой косе может стать причиной перегрева. Используйте подходящее оборудование для полного контакта.
• Резкие изгибы возле концов:Сгибание прямо у выступа концентрирует напряжение — оставьте плавный переход и снимите напряжение.
• Ослабление крутящего момента со временем:Вибрация может расслабить суставы. Используйте методы блокировки, соответствующие вашей конструкции, и проводите повторную проверку при проведении технического обслуживания.
• Воздействие истиранию:Если оплетка трется о край, добавьте защитную втулку или измените ее маршрут.
• Неправильное планирование пути:По возможности делайте ремни короткими и избегайте ненужных петель, которые увеличивают импеданс.

Если ваш тип неисправности «он работал во время ввода в эксплуатацию, но позже вышел из строя», обработайте интерфейс установки (подготовка поверхности + крутящий момент + оборудование + разгрузка от натяжения). как часть электротехнического проекта.

Сотрудничество с Дунгуань Куанде Электроникс Лтд.

Если вы занимаетесь поискомМедные плетеные проводадля заземляющих полос, соединительных перемычек или гибких соединений самый быстрый путь к надежному результату — это поставщик который говорит и на «инжиниринге», и на «закупках».Дунгуань Куанде Электроникс Лтд.позиционирует свою плетеную медную продукцию с учетом практических потребностей сборки: настраиваемые размеры, выбор оплетки в зависимости от применения и варианты сборки, соответствующие реальным ограничениям установки.

Когда вы обратитесь к нам, вы получите более качественные рекомендации (и меньшее количество изменений), если заранее расскажете о трех вещах:

• Ваше приложение:использование заземляющего ремня, гибкого соединителя, соединительного ремня или оплетки в виде рукава
• Ваше окружение:внутренний шкаф, влажное растение, прибрежный воздух, уровень вибрации
• Ваш план прекращения:размер болта/расстояние между отверстиями, тип наконечника и нужны ли вам предварительно собранные концы

Часто задаваемые вопросы

Вопрос: Медные плетеные провода лучше для заземления, чем сплошные?

Часто да, если ремни и крепления двигаются или вибрируют. Гибкость оплетки помогает предотвратить усталость и сохранить стабильность соединения при условии, что заделка и контактные поверхности выполнены правильно.

Вопрос: Что выбрать: голую медную оплетку или оплетку из луженой меди?

Голая медь может быть экономически эффективной в контролируемых средах. Во влажных или умеренно агрессивных средах обычно выбирают покрытие с покрытием, которое помогает поддерживать стабильное поведение поверхности с течением времени. Лучший выбор зависит от воздействия, циклов обслуживания и метода прекращения.

Вопрос: Что важнее: ширина косы или ее конструкция?

Конструкция имеет значение не меньше, чем ширина. Количество/диаметр прядей, плотность переплетения и качество заделки часто определяют долговечность и стабильность сопротивления в реальных условиях.

Вопрос: Почему заземляющие ленты нагреваются?

Нагрев обычно указывает на сопротивление в месте соединения — плохая подготовка поверхности, маленькая площадь контакта, слабый момент затяжки или неправильное оборудование. Коса может подойти; виноват интерфейс.

Вопрос: Что мне следует включить в запрос цен на медные плетеные провода?

Укажите применение, длину, диапазон ширины/толщины (или целевое поперечное сечение), окружающую среду, описание движения/вибрации, детали заделки (размер/расстояние между отверстиями, наконечники) и любую необходимую документацию.

Заключительные мысли

ПокупкаМедные плетеные проводастанет проще, как только вы перестанете относиться к ним как к «просто меди» и начнете относиться к ним как к работающему интерфейсу между электричеством и движением. Определите среду, заблокируйте оконечное соединение, проверьте качество и выполните установку с соблюдением физики контакта — и вы избежите самого дорогостоящего вида сбоев: прерывистого.
