Почему плетеная медная трубка является лучшим выбором для экранирования электромагнитных помех и защиты кабеля?

Современная электроника становится меньше, быстрее и гораздо более чувствительна к шуму. Это прекрасно — до тех пор, пока идеально «работающий» кабель не начнет вызывать случайные сбросы, нестабильные сигналы или неудачные тесты на соответствие. Если вы имеете дело с электромагнитными помехами, статическим разрядом или проводкой, которая постоянно царапается и защемляется в тугих узлах,Плетеная медная трубка— одно из наиболее практичных исправлений, которые вы можете реализовать, не перепроектируя всю систему.

Абстрактный

В этой статье объясняется, что такоеПлетеная медная трубкаделает, общие проблемы, которые он решает (ЭМП, истирание, накопление статического электричества и механическое напряжение), а также как выбрать правильную конструкцию для вашей среды. Вы также найдете четкий контрольный список выбора, рекомендации по установке и сравнительную таблицу, которые помогут вам подобрать варианты материалов (голая медь, луженая медь, посеребренная медь и варианты из нержавеющей стали) с реальными вариантами использования, чтобы вы могли избежать переплаты, недостаточной спецификации или установки таким способом, который сводит на нет его преимущества.

Оглавление

1. Больные точки решает плетеная медная трубка
2. Что такое плетеная медная трубка и как она работает
3. Как правильно выбрать медную плетеную трубку
4. Таблица сравнения материалов и конструкций
5. Рекомендации по установке и заземлению
6. Где это обычно используется
7. Проверка поставок и качества, которая действительно имеет значение
8. Часто задаваемые вопросы
9. Заключение

Контур

• Определите, связана ли ваша проблема с электромагнитными помехами, статическим электричеством, истиранием или усталостью при сильном изгибе.
• Понять эффективность экранирования и что на самом деле означает «покрытие» на практике.
• Выберите подходящий материал отделки для вашей среды (влажность, соль, жара).
• Подберите его правильный размер, чтобы он подходил, не пережимая кабель и не оставляя зазоров.
• Установите его с правильными заделками, чтобы экранирование не стало «декоративным».
• Подтвердите с помощью простых проверок: целостность, посадка и целостность заземления.

Больные точки решает плетеная медная трубка

Обычно люди начинают искатьПлетеная медная трубкакогда что-то «таинственно» идет не так, особенно в сборках с двигателями, инверторами, импульсными источниками питания, реле или плотными жгутами проводов. Вот наиболее распространенные болевые точки, которые он решает:

• Нестабильные сигналы и головные боли от электромагнитных помех:Шумовая связь может привести к ошибкам данных, дрейфу датчика, шуму звука или периодическим сбоям связи, которые сложно отладить.
• Неудачные тесты на ЭМС или соответствие:Вы проходите функциональные тесты, но тесты на выбросы или чувствительность не совпадают — часто из-за зазоров в экранировании или слабого заземления.
• Истирание и механический износ:Кабели, проложенные через металлические кромки, движущиеся узлы или системы, подверженные вибрации, со временем могут изнашиваться из-за изоляции.
• Накопление статического электричества:В сухих помещениях или на движущихся кабельных носителях статический заряд может накапливаться и разряжаться на чувствительные компоненты.
• Плотная прокладка и многократный изгиб:Некоторые защитные рукава жесткие или громоздкие. Плетеная трубка обеспечивает защиту, сохраняя при этом изгиб и гибкость ремня безопасности.

Ключевая идея: плетеная трубка — это не просто «рукав». Это функциональный уровень, который может уменьшить помехи, защитить проводку и обеспечить контролируемый путь для нежелательной электрической энергии — если он указан и установлен правильно.

Что такое плетеная медная трубка и как она работает

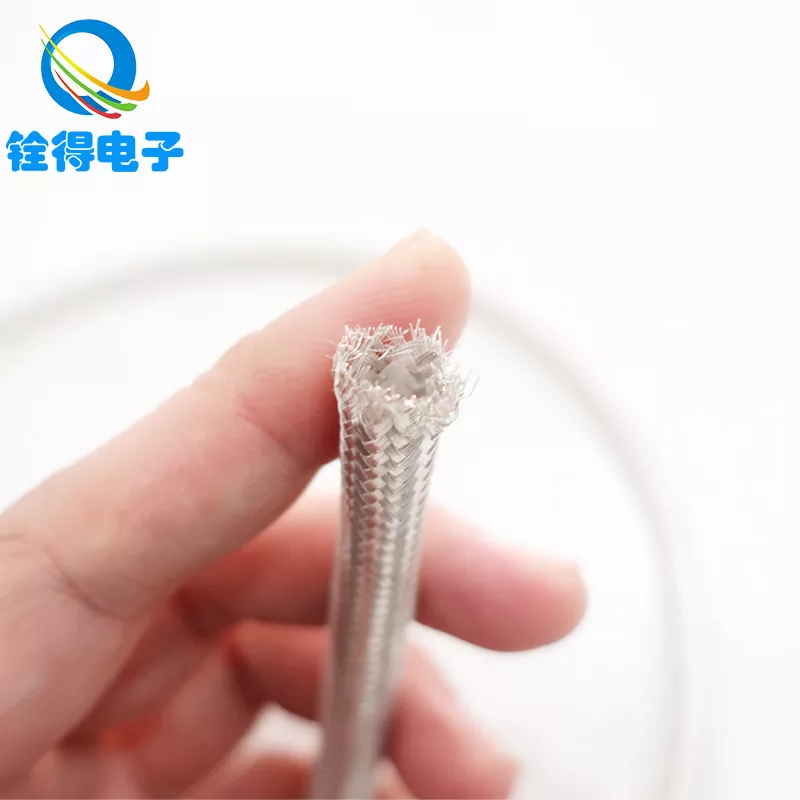

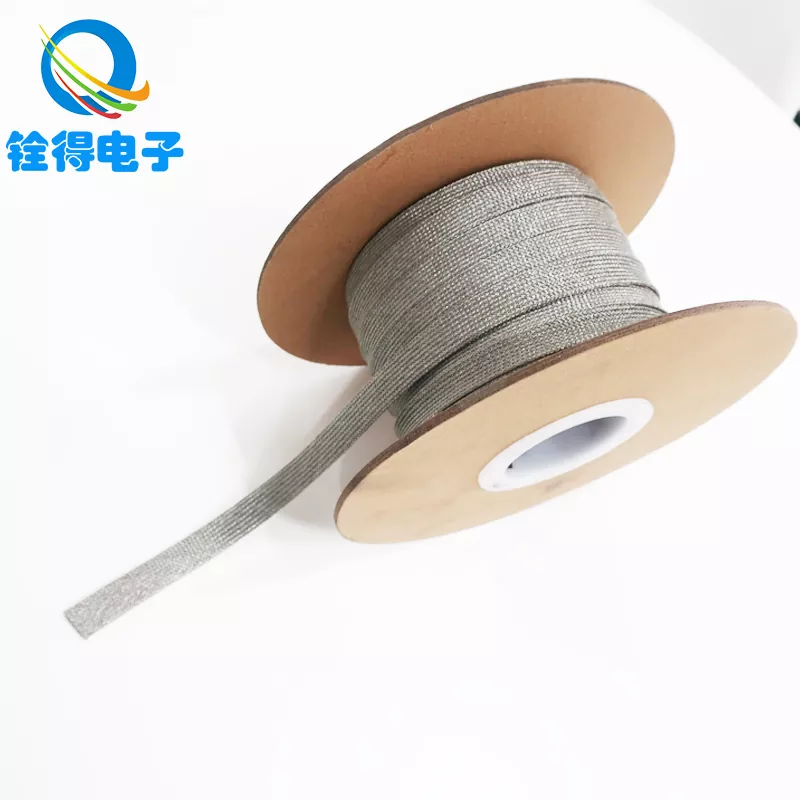

A Плетеная медная трубкапредставляет собой трубчатую сетку, изготовленную путем сплетения жил токопроводящей проволоки в гибкий рукав. Поскольку он образует проводящую сеть вокруг пучка кабелей, он может помочь:

• Ослабление электромагнитных помехокружая чувствительные проводники проводящим барьером
• Сокращение выбросовпутем сдерживания шума, который в противном случае излучался бы наружу
• Обеспечить возможность статического разрядапри подключении к правильному заземлению
• Улучшить механическую защитупротив истирания, сжатия и истирания

В реальных системах производительность зависит от деталей: плотности оплетки, покрытия, диаметра провода и, что наиболее важно, от того, как вы заделываете и заземляете оплетку. Высококачественная оплетка с плохим окончанием может работать хуже, чем средняя оплетка, установленная правильно.

Как правильно выбрать медную плетеную трубку

ВыборПлетеная медная трубкаРечь не идет о выборе «самого дорогого» варианта. Речь идет о согласовании характеристик трубки с вашей средой и типом неисправности. Используйте этот контрольный список:

• Определите основную цель:Экранирование от электромагнитных помех, защита от истирания, статический разряд, непрерывность заземления или их комбинация?
• Подтвердите среду:в сухом, влажном помещении, соляном тумане, высокой температуре, химическом воздействии или в закрытом помещении?
• Измерьте размер пучка кабелей:внешний диаметр (НД) жгута, а также необходимость расширения разъемов.
• Определитесь с материалом/отделкой:голая медь для контролируемых сред, луженая для устойчивости к коррозии, посеребренная для особых требований по проводимости или варианты из нержавеющей стали для суровых условий.
• Проверьте покрытие и плотность косы:более высокое покрытие обычно улучшает экранирование, но может уменьшить поток воздуха и повысить жесткость.
• Спланируйте метод завершения:зажимом, обжимом, пайкой или концевой лентой экрана — это влияет на производительность больше, чем многие ожидают.

Практическое правило определения размера: выбирайте внутренний диаметр, который плавно облегает связку, не создавая при этом никаких усилий. Слишком туго, вы деформируете оплетку (и натянете кабель). Если вы будете слишком свободны, вы создадите зазоры, движения и непостоянный контакт.

Таблица сравнения материалов и конструкций

Рекомендации по установке и заземлению

Именно здесь многие проекты экранирования терпят неудачу — не потому, что оплетка «плохая», а потому, что установка делает ее неэффективной. Будьте простыми и дисциплинированными:

• Поддерживать постоянное покрытие:Избегайте больших зазоров, открытых секций или резких переходов диаметра, которые создают пути утечки помех.
• Завершить правильно:По возможности используйте зажим или концевую ленту, которая обеспечивает постоянный контакт вокруг оплетки на 360 градусов.
• Основание с намерением:Если вам нужна эффективность экранирования, подключите оплетку к стабильному заземлению, используя путь с низким импедансом. Длинные и тонкие «косички» могут снизить эффективность на более высоких частотах.
• Защитите концы:Добавьте термоусадку или механическую защиту от натяжения, чтобы предотвратить истирание и уменьшить повреждение основной изоляции острыми краями.
• Учет движения:В движущихся ремнях оставляйте достаточно слабины, чтобы оплетка не стала точкой напряжения.

Привычка для быстрой проверки: после установки проверьте целостность по всей длине оплетки и убедитесь, что точки подключения имеют прочный механический контакт. Если коса на конце может свободно скручиваться, возможно, ваш «щит» закреплен не так, как вы думаете.

Где это обычно используется

Вы увидитеПлетеная медная трубкав любой отрасли, где чувствительные сигналы сочетаются с шумной силовой электроникой или жесткими ограничениями по проводке. Общие сценарии включают в себя:

• Компьютеры и оборудование для обработки данных:защита внутренних данных и линий электропередачи от помех и механического износа
• Системы связи:минимизация внешних помех и уменьшение перекрестных помех между жгутами
• Автомобильная электроника:поддержка стабильной работы в сложных бортовых электромагнитных условиях
• Промышленная автоматизация:защита кабелей вокруг проводов управления ПЛК, приводов двигателей и жгутов датчиков
• Медицинское оборудование:улучшенная электромагнитная стабильность прецизионных приборов и диагностических систем

Если ваша система включает в себя коммутацию, быстрые переходные процессы или плотную прокладку жгутов, плетеный рукав может быть одним из наиболее экономически эффективных улучшений, особенно по сравнению с перепроектированием плат, изменением маршрутов кабелей или повсюду добавлением громоздких фильтров.

Проверка поставок и качества, которая действительно имеет значение

Не все плетеные трубки одинаковы. Две трубки на первый взгляд могут выглядеть одинаково, но в реальных сборках работать по-разному. Оценивая поставщиков, ориентируйтесь на осязаемые показатели:

• Равномерная структура косы:последовательное переплетение уменьшает слабые места и улучшает повторяемость при установке
• Стабильные размеры:внутренний диаметр и поведение при расширении должны быть предсказуемыми для разных партий.
• Консистенция материала и отделки:Качество покрытия/отделки влияет на коррозионную стойкость и долговременную электрическую стабильность.
• Механическая обработка:хорошие косы устойчивы к истиранию, деформации и зацеплению во время прокладки
• Поддержка настройки:Если ваши жгуты имеют необычный диаметр, длину или требуют заделки, индивидуальная настройка может сэкономить время и снизить риск сборки.

Именно здесь сотрудничество с опытным производителем может сократить количество проб и ошибок. Например,Дунгуань Куанде Электроникс Лтд. производит варианты плетеных медных трубок, предназначенных для экранирования и защиты кабелей в различных средах применения, и может поддерживать различные варианты материалов и спецификаций в зависимости от того, как вы планируете прокладывать и заделывать муфту.

Часто задаваемые вопросы

Вопрос 1. Подходит ли плетеная медная трубка как для экранирования, так и для физической защиты?
А:Да. Это может помочь уменьшить электромагнитные помехи, а также защитить кабели от истирания и сжатия. Баланс зависит от плотности оплетки и способа установки трубки.

Вопрос 2: Всегда ли луженая медь лучше, чем голая медь?
А:Не всегда. Неизолированная медь хорошо работает в контролируемых средах и зачастую более эффективна с точки зрения затрат. Луженая медь является более разумным выбором, когда важны влажность, риск окисления или длительный срок службы в более суровых условиях.

Вопрос 3. Как определить размер плетеной медной трубки для пучка кабелей?
А:Измерьте внешний диаметр всего пакета (включая толщину оболочки) и выберите внутренний диаметр, который будет скользить без приложения усилий. Если в комплекте есть разъемы, рассмотрите возможность использования расширяемой муфты или запланируйте установку перед заделкой.

В4: Почему экранирование иногда «не работает» даже с плетеной втулкой?
А:Наиболее распространенной причиной является плохое оконцевание или заземление. Если оплетка не соединена должным образом (или путь заземления имеет высокое сопротивление), эффективность экранирования может резко упасть.

Вопрос 5: Может ли плетеная медная трубка защититься от статического электричества?
А:Может, если подключен к контролируемому пути разряда. Проводимость оплетки может помочь рассеять накопление статического электричества, а не позволить ему накапливаться и непредсказуемо разряжаться.

Заключение

Если вы боретесь с электромагнитными помехами, отслеживаете периодические неисправности или пытаетесь защитить жгуты проводов на узких трассах с высокой нагрузкой,Плетеная медная трубка— это одно из тех обновлений, которое может дать невероятные результаты, не переворачивая при этом весь дизайн. Хитрость заключается в том, чтобы выбрать правильный материал для вашей среды, правильно подобрать его размер и подключить его таким образом, чтобы обеспечить непрерывное экранирование и надежный контакт.

Если вам нужна помощь в выборе правильной спецификации или вы пытаетесь решить сложную проблему помех или долговечности в реальной сборке —Дунгуань Куанде Электроникс Лтд.может поддержать ваш проект с помощью вариантов плетеных медных трубок, адаптированных к вашему применению. Готовы перейти от «угадывания» к более чистому и надежному решению для проводки?связаться с намичтобы обсудить ваши требования и получить практические рекомендации.
