Почему стоит выбирать медные плетеные провода для гибких соединений с низким сопротивлением?

Абстрактный

Медные плетеные проводаявляются «тихими героями» внутри систем заземления, распределения электроэнергии, сварочного оборудования, распределительных устройств, аккумуляторов и оборудования, подверженного вибрации. Покупатели обычно не борются с самой идеей «оплетки» — они борются с последствиями: нестабильное заземление, перегретые перемычки, треснутые наконечники, неожиданные простои и нестабильное качество от партии к партии. В этом руководстве рассказывается, как работают медные провода в оплетке, в чем они превосходят одножильные проводники, как выбрать правильную оплетку и как избежать наиболее распространенных ошибок при выборе. Попутно вы найдете контрольные списки выбора, практическую сравнительную таблицу и раздел устранения неполадок, чтобы вы могли подобрать подходящую конструкцию для своего приложения.

Оглавление

• Контур
• Что такое медные плетеные провода и где они используются?
• Какие болевые точки решают медные плетеные провода?
• Как выбрать правильную косу?
• Варианты плетения в сравнении в практической таблице
• Как устанавливать и обслуживать плетеные соединения?
• Устранение неполадок: почему оплетка перегревается или выходит из строя?
• Какие проверки качества действительно важны для покупателей?
• Часто задаваемые вопросы
• Заключительные мысли

Контур

• Определение медных проводов в оплетке и типичных случаев использования «перемычки/заземляющего ремня».
• Свяжите болевые точки покупателя с измеримыми техническими требованиями
• Объясните ключевые характеристики: поперечное сечение, количество жил, покрытие, изоляция, выводы.
• Предоставьте таблицу решений и контрольный список для покупателя.
• Опишите методы установки, которые предотвращают появление горячих точек и преждевременный отказ
• Поделитесь картой устранения неполадок, связанных с перегревом, коррозией, истиранием и растрескиванием.
• Покажите, что запрашивать у поставщика для обеспечения стабильного качества и отслеживаемости.

Что такое медные плетеные провода и где они используются?

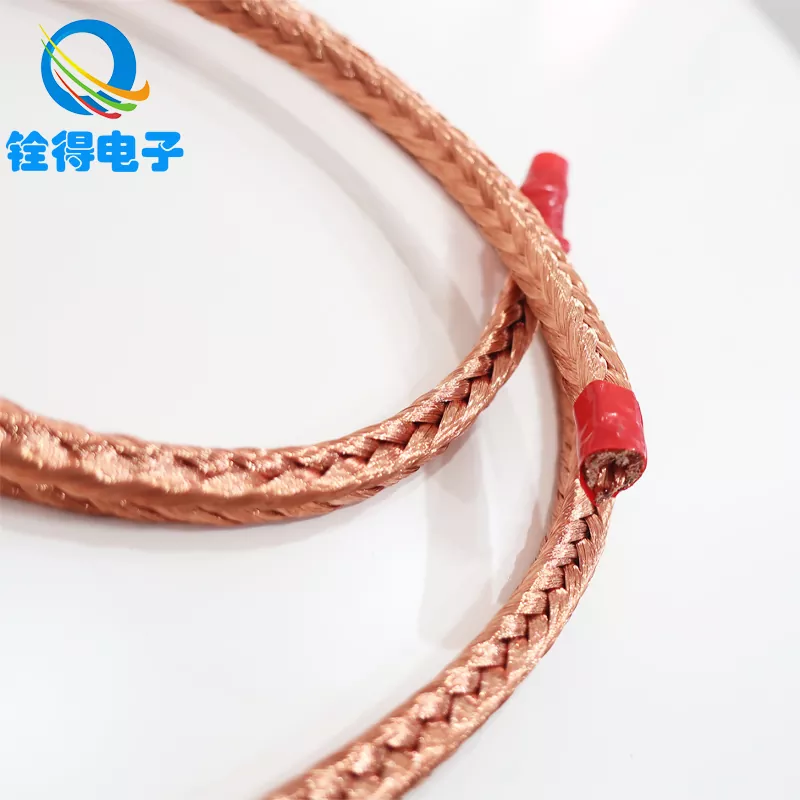

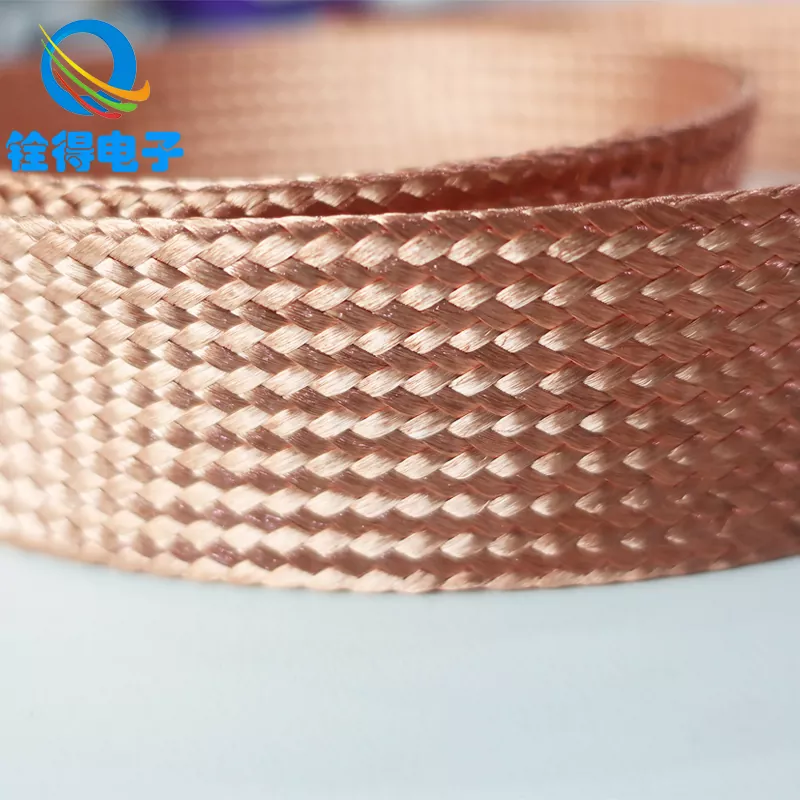

Медные плетеные провода представляют собой гибкие проводники, изготовленные путем сплетения множества тонких медных жил в плоскую или трубчатую оплетку. Вместо того, чтобы пропускать ток через один жесткий сердечник, оплетка распределяет ток по нескольким нитям и по большей площади поверхности. Именно благодаря этой структуре плетеные провода так популярны в местах, где движение, вибрация и повторяющиеся изгибы могут утомить твердый проводник.

Общие приложения включают в себя:

• Заземляющие и соединительные ремнидля шкафов, панелей, шин и корпусов
• Гибкие перемычкив распределительных устройствах, трансформаторах и системах ИБП
• Подключения аккумулятора и инверторатам, где часто возникают вибрация и термоциклирование
• Сварочное оборудованиеи сильноточные временные соединения
• Железнодорожное, автомобильное и промышленное оборудованиетребуется виброустойчивое заземление
• контроль электромагнитных помехв путях экранирования/заземления, где важен низкий импеданс

Во многих реальных конструкциях сама оплетка не является единственным компонентом: выбор концевых выводов (наконечники, наконечники, приварные концы), покрытие и изоляция определяют, останется ли соединение стабильным после месяцев или лет эксплуатации.

Какие болевые точки решают медные плетеные провода?

Большинство покупателей ищут медные плетеные провода после того, как они уже сгорели — иногда буквально. Вот болевые точки, для устранения которых предназначена оплетка, и на что следует обратить внимание, чтобы не повторить ту же неисправность с другим номером детали.

• Треснутые проводники от вибрации
  Сплошной провод и многие конструкции кабелей могут затвердевать и трескаться вблизи концов при вибрации оборудования. Плетеные проводники распределяют нагрузку по многим жилам, уменьшая концентрированные точки усталости.
• Горячие точки в суставах
  Перегрев редко происходит из-за того, что оплетка «недостаточно медна». Обычно это происходит из-за высокого контактного сопротивления: плохого обжатия, неравномерного сжатия, окисления или несоответствующего размера наконечников. Хорошо сделанная оплетка и правильно спроектированное окончание снижают сопротивление и контролируют повышение температуры.
• Ненадежное заземление и неприятные неисправности
  Заземляющие пути требуют постоянного низкого импеданса. Плетеные ремни часто выбирают потому, что их гибкость сохраняет целостность контакта при смещении дверей, петель, двигателей или подвижных узлов.
• Коррозия во влажной или прибрежной среде
  Голая медь может окисляться; в суровых условиях многие покупатели предпочитаютлуженые медные провода в оплеткедля улучшения коррозионной стойкости и более стабильной долгосрочной проводимости на поверхности.
• Головные боли при сборке
  Косы легко прокладывать в ограниченном пространстве и за углами. Но если количество прядей или плотность переплетения неверны, установщики могут увидеть потертости, неаккуратные порезы или неравномерное сжатие под выступами.

Если вы хотите, чтобы у вас была одна «правда покупателя»: гибкость косы — это преимущество, но окончание — это результат. Укажите оба.

Как выбрать правильную косу?

Когда люди говорят: «Мне нужны провода в медной оплетке», они часто имеют в виду совсем другое: легкий соединительный ремень, сильноточную перемычку или дренаж экрана. Чтобы избежать неправильных цен и несоответствующих поставок, указывайте оплетку, используя данные, относящиеся к применению.

1) Электрические требования: ток, рабочий цикл и допустимое повышение температуры.

• Определите постоянный и прерывистый ток (и пиковый ток, если применимо).
• Учитывайте температуру окружающей среды, вентиляцию корпуса и наличие близлежащих источников тепла.
• Подтвердите, предназначен ли ремень для заземления/соединения (часто более короткое и низкое напряжение) или для тока нагрузки (часто возникает проблема с более высокой плотностью тока).

2) Площадь поперечного сечения и конструкция оплетки

• Эквивалентное сечение(часто указывается в мм²) — это практичный способ определения размера косы.
• Диаметр пряди и количество прядейвлияют на гибкость и долговечность. Больше, более тонкие пряди обычно повышают гибкость.
• Ширина и толщина оплеткивлияют на соответствие терминалам и ограничениям маршрутизации.

3) Покрытие и отделка поверхности

• Голая медь: отличная проводимость, лучше всего подходит для контролируемых сред.
• Луженая медь: лучшая коррозионная стойкость, более легкая пайка, обычно выбирается для промышленных и морских сред.

4) Изоляция и защита

• Некоторые косы поставляются без покрытия; другие используют рукава из ПВХ, силикона, ПЭТ или термоусадочную пленку для защиты от истирания.
• Если оплетка проходит вблизи острых кромок или движущихся частей, используйте защитную оплетку или конструкцию с оболочкой.

5) Терминалы: деталь, определяющая надежность

• Обжимные наконечники(кольцо/лопатка): обычный, быстрый и надежный при правильном размере и сжатии.
• Прессованные или сварные концы: уменьшает расползание прядей и может улучшить консистенцию при сборке больших объемов.
• Размер отверстия, ширина язычка и класс болта: небольшое несоответствие здесь приводит к расшатыванию соединений и нагреву.
• Допуск по длине: имеет большее значение, чем люди ожидают в тесных вольерах.

Один практический ход поиска: поделитесь простым чертежом с указанием длины, ширины/толщины оплетки, типа окончания, диаметра отверстия и покрытия. Даже базовый набросок может предотвратить неделю размышлений.

Варианты плетения в сравнении в практической таблице

Как устанавливать и обслуживать плетеные соединения?

Даже провода в медной оплетке премиум-класса могут выйти из строя, если их установить в последнюю очередь. Большинство проблем на местах связано с качеством суставов. Вот чистый, повторяемый подход, который поддерживает низкое сопротивление и предотвращает «таинственный нагрев».

• Подготовьте контактные поверхности.
  Удалите краску, окисление и мусор в месте склеивания. Используйте соответствующую антиокислительную пасту, если этого требуют ваши стандарты.
• Используйте правильный крутящий момент оборудования
  Недостаточный крутящий момент вызывает микродугу и нагрев; Чрезмерное затягивание может деформировать наконечники и уменьшить эффективную площадь контакта. Следуйте спецификациям оборудования и используйте шайбы, где это необходимо.
• Контролируйте радиус изгиба и разгрузку от натяжения
  Не делайте сильный перегиб прямо на выступе. Придайте косе плавный изгиб, чтобы изгиб происходил по всей длине, а не по краю.
• Защитить от истирания
  Если оплетка трется о металлические края, добавьте втулку или втулку. Растрепанные пряди не просто неряшливы — они могут стать отправной точкой неудач.
• Периодические проверки в суровых условиях
  Обратите внимание на изменение цвета (из-за нагрева), зелено-белые остатки (коррозия), ослабленные болты и повреждения прядей по краям среза.

Для оборудования с высокой вибрацией действует простое правило: проверяйте первую установленную партию после короткого периода обкатки. Если суставы остаются прохладными и стабильными, удаление зубного камня становится намного безопаснее.

Устранение неполадок: почему оплетка перегревается или выходит из строя?

Если медная оплетка перегревается, отнеситесь к этому как к системной проблеме, поскольку обычно так и есть. Используйте эту краткую карту, чтобы найти основную причину, а не менять детали вслепую.

• Симптом: оплетка горячая возле ушка.
  Вероятные причины: плохая обжимка, неправильный размер наконечника, недостаточное сжатие, окисление в месте соединения, ослабленный болт, несоответствующее покрытие, загрязненная контактная поверхность.
• Симптом: горячая точка в середине косы.
  Вероятные причины: размер оплетки не соответствует току, неожиданный рабочий цикл, прокладка вблизи источника тепла, внутреннее повреждение жилы из-за многократного изгиба.
• Симптом: растрепанные и обломанные пряди.
  Вероятные причины: истирание острой кромки, чрезмерное движение без снятия натяжения, неправильный метод резки, отсутствие втулки на пути трения.
• Признак: коррозия или изменение цвета.
  Вероятные причины: химическое воздействие, влажность, гальваническое взаимодействие с разнородными металлами, отсутствие лужения там, где оно необходимо.
• Признак: прерывистое заземление или шум.
  Вероятные причины: неплотное крепление, окрашенные поверхности под соединением, недостаточное прижимное усилие, загрязнение места соединения.

Если вы можете это измерить, сделайте это: тестирование на повышение температуры под нагрузкой и проверка соединений в миллиомах часто выявляют проблемы быстрее, чем только визуальный осмотр.

Какие проверки качества действительно важны для покупателей?

Когда вы закупаете медные плетеные провода в больших количествах, «хорошо выглядит» — это не план качества. Вам нужна согласованность, отслеживаемость и доказательство того, что оплетка и заделка будут вести себя одинаково в разных партиях.

Вот что обычно просят умные покупатели:

• Проверка материала: четко указано марка меди и тип покрытия (голый/луженый).
• Согласованность размеров: ширина, толщина, допуски по длине и геометрия заделки.
• Контроль процесса завершения: стандарты на обжимные инструменты или документация по методам сварки/прессования.
• Проверка электрических характеристик: целевые показатели устойчивости, планы тестирования на основе образцов.
• Механическая целостность: испытания на растяжение проушин/концевых фитингов, где это применимо.
• Дисциплина упаковки: предотвращение сдавливания, загрязнения и деформации прядей при транспортировке.

Покупателям, которым нужен стабильный и долгосрочный партнер по поставкам, также стоит работать с производителем, который может настроить геометрию и наконечники оплетки в соответствии с ограничениями вашей сборочной линии. Вот гдеДунгуань Куанде Электроникс Лтд. часто позиционируется: предоставляет варианты проводов с медной оплеткой, которые можно адаптировать для заземляющих перемычек, гибких перемычек и конструкций соединений для конкретного применения, поэтому вам не придется «подгонять его» после прибытия груза.

Часто задаваемые вопросы

В чем разница между медными проводами в оплетке и стандартным гибким кабелем?

Гибкий кабель связывает жилы внутри изоляции и отлично подходит для многих силовых применений, но он все же может концентрировать напряжение возле клемм и может быть более громоздким на узких маршрутах прокладки. Медные плетеные провода являются плетеными, более плоскими и обычно используются, когда вам нужна высокая гибкость, низкопрофильная прокладка и стабильные характеристики соединения/перемычки в сборках, подверженных вибрации.

Стоит ли выбирать голые или луженые медные провода в оплетке?

Если окружающая среда сухая и контролируемая, голая медь вполне подойдет. Если вы ожидаете появления влаги, конденсата или длительного срока службы при минимальном обслуживании, обычно предпочтительнее луженая медь, поскольку она замедляет коррозию и помогает сохранять поверхности соединений более стабильными с течением времени.

Как подобрать размер оплетки по току?

Начните с требуемого непрерывного тока, пикового тока (если таковой имеется), рабочего цикла и приемлемого повышения температуры. Затем сопоставьте соответствующую эквивалентную площадь поперечного сечения и убедитесь, что ваш метод подключения не создает высокого сопротивления. Если вы не уверены, создайте прототип и измерьте повышение температуры в условиях реальной нагрузки.

Почему моя коса нагревается, даже если она выглядит достаточно толстой?

Во многих случаях проблема не в косе, а в суставе. Плохая обжимка, окисление под наконечником, ослабленные болты или окрашенные монтажные поверхности могут увеличить контактное сопротивление, которое перерастает в нагрев. Правильная подготовка поверхности и контролируемые процессы заделки обычно решают эту проблему.

Могут ли медные плетеные провода помочь справиться с электромагнитными помехами или электрическими помехами?

Могут, особенно в рамках хорошо продуманной стратегии заземления и сближения. Геометрия оплетки может обеспечивать пути с низким импедансом, которые помогают стабилизировать заземление, но контроль электромагнитных помех осуществляется на уровне системы — трассировка, соединение корпуса и целостность соединения — все это имеет значение.

Какую информацию я должен отправить поставщику, чтобы получить точное ценовое предложение?

Укажите необходимую длину, ширину/толщину оплетки (или эквивалентное поперечное сечение), голую или луженую оплетку, требования к изоляции/гильзам, тип заделки (наконечник/сварной/прессованный), диаметр отверстия, количество и указания по применению (вибрация, температура, окружающая среда). Простой рисунок часто является самым быстрым способом избежать недоразумений.

Заключительные мысли

Медные плетеные провода — это практичное обновление, когда вашим приоритетом является надежность при движении: меньше треснутых проводников, более стабильное заземление и соединения, которые «таинственным образом» не ослабевают с течением времени. Хитрость заключается в том, чтобы перестать относиться к оплетке как к товару и начать относиться к ней как к инженерному компоненту: подобрать ее размер для работы, определить покрытие с учетом окружающей среды и контролировать детали вывода, которые определяют сопротивление и тепло.

Если вы хотите упростить спецификацию, настройку и воспроизводимость качества медных проводов в оплетке, особенно заземляющих лент и гибких перемычек, обратитесь к производителю, который сможет подобрать конструкцию оплетки в соответствии с вашими реальными ограничениями при установке.Дунгуань Куанде Электроникс Лтд.может поддерживать выбор оплетки в зависимости от приложения и индивидуальные концевые заделки, чтобы помочь вам уменьшить количество сбоев, упростить сборку и обеспечить более низкую температуру и стабильность работы систем —связаться с намичтобы обсудить ваши требования.
