Как медная оплетка может улучшить заземление и контроль электромагнитных помех?

Абстрактный

Медная оплетка— это одна из тех «маленьких частей», которые незаметно решают, будет ли система чувствовать себя прочной или превратится в загадочный ящик из шума, тепла и периодических неисправностей. Если вы когда-нибудь сталкивались с перегревающимся заземляющим проводом, гудящим от помех корпусом или гибким соединением, которое продолжает трескаться в самый неподходящий момент, это руководство для вас. Мы разберем, что на самом деле делает медная оплетка, почему она не работает в реальных установках, а также как ее выбирать, отключать и обслуживать, чтобы заземление и экранирование остаются стабильными в течение длительного времени.

Оглавление

• Контур
• Реальные проблемы, которые решает медная оплетка
• Что такое медная оплетка (и чем она не является)
• Как выбрать медную оплетку, не раздумывая
• Таблица быстрого выбора
• Завершение и установка, которые не подведут
• Практические проверки и проверки
• Распространенные ошибки и простые исправления
• Типичные случаи использования и подбор правильной оплетки
• Часто задаваемые вопросы
• Следующий шаг

Контур

1. Определите болевые точки: нагрев, вибрационная усталость, шум, коррозия или нехватка места.
2. Подтвердите тип работы: заземляющий ремень, соединение, экранирующая втулка или гибкий соединитель.
3. Выберите тип косы: плоская или трубчатая, голая или луженая, тонкие или грубые пряди.
4. Выбирайте его с учетом цели: площадь поперечного сечения, длина и допустимое превышение температуры.
5. Правильно заделывайте разъемы: обжимайте, сваривайте/паяйте или паяйте (только там, где это необходимо).
6. Проверьте в полевых условиях: сопротивление, температуру и «испытание на покачивание» под нагрузкой.

Реальные проблемы, которые решает медная оплетка

Люди редко «хотят» медную оплетку. Они хотят, чтобы проблема перестала возникать. Вот основные болевые точки, для решения которых создана Copper Braid:

• Прерывистое заземлениевызвано вибрацией, движением двери или тепловым расширением
• Проблемы с электромагнитными помехаминапример нестабильные сигналы, шумные датчики или проблемы с соблюдением требований
• Горячие точкина гибких перемычках, где прочный кабель не выдерживает повторяющихся движений
• Коррозияв открытых местах соединения, особенно во влажной или соленой среде
• Ограничения пространствагде круглый кабель слишком жесткий или слишком громоздкий для безопасной прокладки

Ключевое преимущество – гибкость. Медная оплетка распределяет изгибающее напряжение по множеству тонких жил, что помогает ей лучше переносить движение, чем жесткий проводник. При правильной установке он также может обеспечить широкую площадь контакта для склеивания и экранирования.

Что такое медная оплетка (и чем она не является)

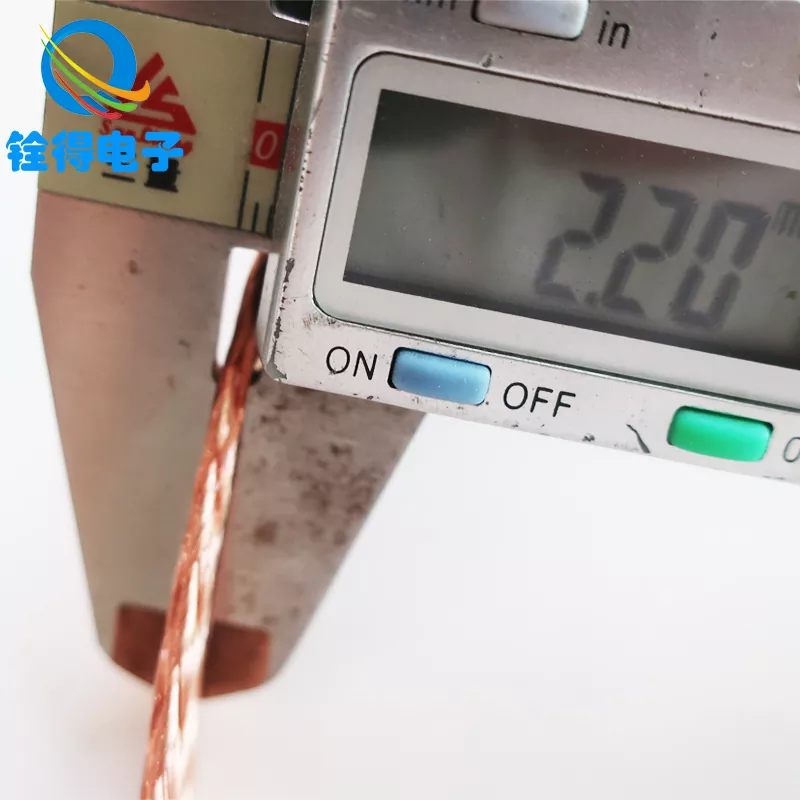

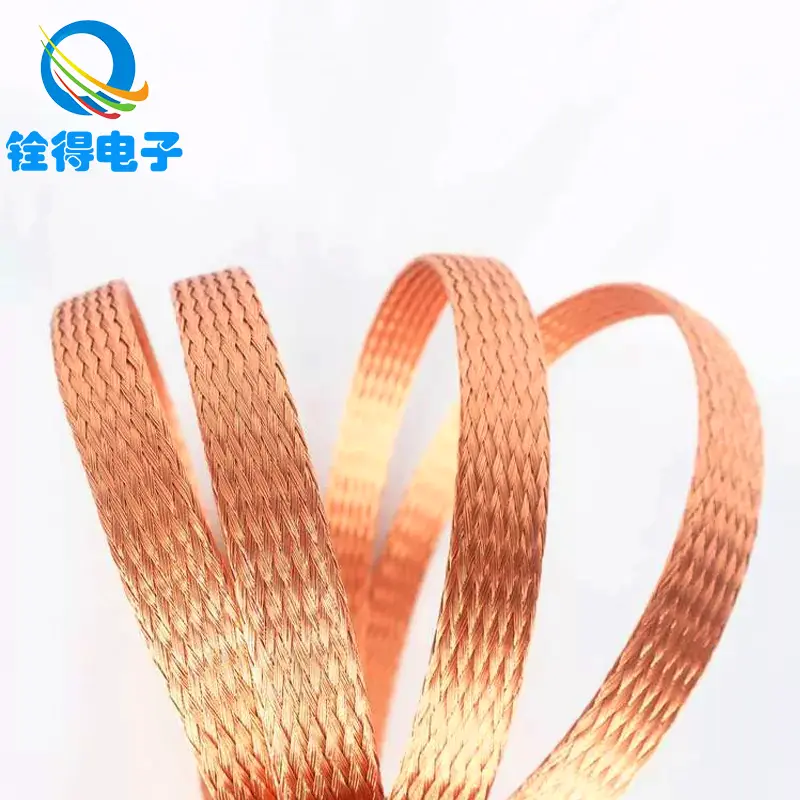

Медная оплетка представляет собой плетеный проводник, изготовленный из множества медных жил. Он может быть изготовлен какплоская коса(общий для заземляющих лент) илитрубчатая оплетка(часто используется в качестве защитной оболочки кабелей).

Чем он хорош:

• Гибкое соединениемежду движущимися частями (двери, крышки, корпуса двигателя, съемные панели)
• Низкоомные путина более высоких частотах, когда геометрия и выводы оптимизированы
• Механическая прочностьпо сравнению с одним сплошным проводником при многократном изгибании

Чем это не является:

• Волшебное решение плохой схемы заземления (длинные петли и небрежные соединения по-прежнему вызывают проблемы)
• Замена проводника правильного размера (слишком маленький будет все равно нагреваться)
• Невосприимчивость к плохим заделкам (большинство «сбоев оплетки» — это сбои заделки)

В практическом поиске вы часто будете видетьголая медьилуженая медь. Луженая медь популярна, когда она устойчива к окислению. и более легкая паяемость являются приоритетами. Неизолированная медь может быть хорошим выбором для контролируемых сухих помещений, где важны максимальная проводимость и экономическая эффективность.

Многие инженеры и покупатели работают с такими производителями, какКомпания Dongguan Quande Electronics Co., Ltd. когда им нужны варианты медной оплетки, адаптированные к заземляющие ленты, защитные гильзы или специальные гибкие соединители для различных условий установки.

Как выбрать медную оплетку, не раздумывая

Выбрать медную оплетку проще всего, если вы перестанете думать «коса = оплетка» и вместо этого примете решение, исходя из того, какую работу она должна выдержать. Используйте этот контрольный список:

• 1) Повышение тока и температуры:Если оплетка пропускает ток (а не просто связывает), выберите ее размер так, чтобы она не перегревалась. Нагрев обычно проявляется сначала на концах, затем по оплетке. Если сомневаетесь, выберите большее сечение или несколько параллельных кос.
• 2) Гибкая жизнь и модель движения:Ремень, который сгибается 10 раз в день, отличается от ремня, который постоянно вибрирует. Для частого сгибания отдавайте предпочтение более тонким прядям и достаточной слабине. Избегайте резких изгибов и «шарнирных точек».
• 3) Окружающая среда:Влажность, соляной туман, химические пары и воздействие окружающей среды подталкивают вас к использованию луженой меди и защищенных склеиваемых поверхностей. Если речь идет о разнородных металлах (например, медная оплетка, соединенная с алюминием), запланируйте борьбу с коррозией с помощью надлежащего оборудования и подготовки поверхности.
• 4) Геометрия и длина:Чем короче, тем лучше для производительности. Держите косу как можно короче, сохраняя при этом возможность движения. Широкие плоские оплетки могут улучшить площадь соединения и уменьшить индуктивные эффекты по сравнению с длинным тонким проводом.
• 5) Метод прекращения:Примите решение заранее: обжать, сварить/паять или паять. Это определяет, какая конструкция оплетки и покрытие имеют смысл. (И да, увольнения имеют большее значение, чем большинство людей хотят признать.)

Таблица быстрого выбора

Завершение и установка, которые не подведут

Если медная оплетка «загадочным образом» выходит из строя, обычно это происходит потому, что к завершению подключения отнеслись как к второстепенной мысли. Вот как сделать соединение долговечным:

• Подготовка поверхности:Чистые, блестящие металлические контактные поверхности лучше затягиваются сильнее. Удалите краску/оксид там, где требуется склеивание, а затем защитите соединение при необходимости.
• Обжим сделан правильно:Используйте наконечник и профиль матрицы, соответствующий толщине и ширине оплетки. Плохая обжимка создает высокое сопротивление и нагрев. Хороший обжим становится механически стабильным. и электрически непротиворечивы.
• Варианты сварки/пайки:В требовательных приложениях (сильный ток или сильная вибрация) сварные или паяные выводы могут превзойти пайку за счет минимизации ползучести и термической усталости. Это зависит от процесса сборки и материалов.
• Пайка с осторожностью:Припой может растянуть оплетку и превратить гибкий ремешок в жесткий «сборник напряжений», который защелкивается на краю паяной зоны. Если требуется пайка, контролируйте затекание и обеспечьте разгрузку от натяжения.
• Разгрузка от натяжения и прокладка:Придайте косе плавный изгиб. Избегайте резких складок. Не допускайте трения оплетки по краям. Если коса движется, она должна двигаться плавно, а не царапать, перекручивать или хлестать.

Простое правило: оплетка должна быть гибким элементом, а не точкой завершения. Если ваш сустав станет шарниром, вы получите усталостные трещины и рост сопротивления.

Практические проверки и проверки

Вам не нужна лаборатория, чтобы подтвердить, выполняет ли Copper Braid свою работу. Эти практические проверки выявляют большинство проблем на ранней стадии:

• Проверка сопротивления (базовый уровень):Измерьте сопротивление между соединениями после установки, затем повторите проверку после вибрации или термоциклирования.
• Проверка температуры (под нагрузкой):Если в оплетке есть ток, запустите систему и найдите горячие точки на наконечниках и контактных поверхностях.
• Визуальный осмотр:Ищите потемнение, зеленоватое окисление, сломанные пряди или ослабленную фурнитуру.
• Тест на покачивание:После отключения питания и соблюдения мер безопасности осторожно согните узел и проверьте, является ли соединение механически стабильным.

Если сопротивление со временем возрастает, воспринимайте это как раннее предупреждение. Коса редко «вдруг выходит из строя» — она деградирует до тех пор, пока система не становится ненадежной.

Распространенные ошибки и простые исправления

• Ошибка:Использование слишком узкой косы, потому что она «подходит».
  Исправить:Размер по току и рабочему циклу. Если места мало, рассмотрите несколько параллельных кос или другую геометрию.
• Ошибка:Перепайка и превращение оплетки в жёсткий стержень.
  Исправить:Отдавайте предпочтение методам обжима или контролируемого подключения и добавьте разгрузку от натяжения.
• Ошибка:Приклеивание к краске, оксидам или загрязненным поверхностям.
  Исправить:Тщательно подготовьте поверхность и при необходимости защитите ее после сборки.
• Ошибка:Длинные плетеные косы, которые действуют как антенны.
  Исправить:Держите его коротким, прямым и механически подкрепленным.
• Ошибка:Игнорирование коррозии в разнородных металлических соединениях.
  Исправить:Используйте подходящее оборудование, покрытия и средства защиты соединений, соответствующие окружающей среде.

Типичные случаи использования и подбор правильной оплетки

Медная оплетка используется во многих отраслях промышленности, поскольку она решает определенную комбинацию электрических и механических задач. Вот распространенные случаи использования и что следует расставить по приоритетам:

• Шкафы управления и корпуса:Отдайте предпочтение надежному склеиванию дверей и съемных панелей. Обычно используются плоские ремешки из медной оплетки с прочными ушками.
• Автоматизация и робототехника:Уделяйте приоритетное внимание гибкому сроку службы и снятию натяжения. Циклы движения наказывают за неправильную маршрутизацию больше, чем ожидает большинство людей.
• Силовая электроника (инверторы, приводы, ИБП):Отдавайте приоритет текущей мощности и термической стабильности. Проверьте температуру при реальной рабочей нагрузке.
• Кабельные экранирующие втулки:Отдавайте приоритет последовательному покрытию и правильной технике завершения. Хорошая втулка с плохим торцевым соединением не даст стабильных результатов.
• Телекоммуникации и приборостроение:Отдавайте предпочтение малошумному соединению и стабильным соединениям, которые не смещаются со временем.

Когда вы покупаете медную оплетку, самые полезные поставщики спросят об окружающей среде, движении, токе и методе заделки, поскольку именно эти детали определяют, будет ли оплетка вести себя как долгосрочное решение или элемент периодического обслуживания.

Часто задаваемые вопросы

1) Всегда ли луженая медная оплетка лучше, чем голая медь?

Не всегда. Луженая медная оплетка превосходно устойчива к коррозии, и с ней легче работать при определенных методах сборки. Голая медь идеально подходит для чистых и сухих сред, где риск окисления низок, а максимальная проводимость является приоритетом.

2) Почему моя медная оплетка нагревается на концах?

Горячие концы обычно указывают на высокое сопротивление на конце: плохая обжимка, загрязненные поверхности, незакрепленные детали или слишком маленькое соединение для тока. Прежде чем обвинять косу, сначала закрепите кончик.

3) Может ли медная оплетка заменить стандартный заземляющий провод?

Медная оплетка лучше всего подходит, когда вам нужна гибкость, широкая область соединения или прочный ремешок, выдерживающий движение. Для статических защищенных участков проще использовать стандартный проводник. Многие системы используют оба варианта — и там, где это имеет смысл.

4) Насколько короткой должна быть заземляющая оплетка?

Максимально короткий, но при этом позволяющий передвижение и безопасный маршрут. Дополнительная длина может добавить нежелательную площадь петли и механическую гибкость. Плавный изгиб лучше, чем длинная петля.

5) Какая самая большая ошибка при установке медной оплетки?

Относиться к нему как к «просто куску меди» и игнорировать качество заделки и подготовку поверхности. Сустав – это система. Если соединение нестабильно, производительность будет ухудшаться, и последуют сбои.

6) Как предотвратить усталостное растрескивание движущегося ремня?

Обеспечьте провисание, избегайте резких изгибов, следите за тем, чтобы окончание не превратилось в шарнир, и не допускайте трения о края. Если движение происходит часто, выберите конструкцию, рассчитанную на многократное сгибание, и добавьте разгрузку от натяжения.

7) Может ли медная оплетка помочь решить проблемы с помехами?

Да — при использовании в качестве соединительной ленты или экранирующей втулки с правильной прокладкой и заделкой. Если шум не исчезнет, ​​проверьте всю схему заземления и убедитесь, что соединения короткие, чистые и последовательные.

Следующий шаг

Медная оплетка работает лучше всего, когда с ней обращаются как с разработанным компонентом: выбираются с учетом условий окружающей среды, имеют размер для работы и с осторожностью подключаются. Сделайте это, и вы получите стабильное заземление, меньше шумовых сюрпризов и гораздо меньше вопросов о том, почему это снова выходит из строя?

Если вы выбираете медную оплетку для заземляющих лент, экранирующих гильз или специальных гибких разъемов и хотите получить рекомендации, основанные на реальных деталях вашего применения, Компания Dongguan Quande Electronics Co., Ltd. может поддерживать соответствие характеристик и варианты производства —связаться с намичтобы обсудить ваши требования и получить решение, соответствующее вашим условиям установки.
