Как плетеная медная трубка улучшает гибкие соединения питания и заземления?

Абстрактный

Если вы когда-либо сталкивались с треснутыми клеммами, перегревом перемычек, неприятными отключениями или шумными сигналами вблизи сильноточного оборудования, вы уже знаете настоящего врага: жесткие соединения в местах, которые движутся, вибрируют, расширяются или требуют легкого доступа для обслуживания.Плетеная медная трубкасоздан именно для тех «все хорошо, пока не стало не так» среды. Он сочетает в себе высокую проводимость с гибкостью, помогая создавать соединения, которые остаются надежными при термоциклировании, механическом движении и в ограниченном пространстве для установки.

В этом руководстве рассказывается о том, чтоПлетеная медная трубкагде он сияет, что клиенты обычно ошибаются при его выборе и как правильно его указать с первого раза. Вы также найдете советы по выбору размеров, практическую сравнительную таблицу, рекомендации по установке и краткие часто задаваемые вопросы, которые помогут вам перейти от «нам нужно что-то гибкое» к четким, готовым к покупке спецификациям.

Оглавление

• Контур
• Что такое плетеная медная трубка
• Болевые точки клиентов, которые он решает
• Типичные случаи использования
• Как выбрать правильную спецификацию
• Практичные таблицы для определения размеров и подбора
• Советы по установке и эксплуатации
• Контрольный список качества перед покупкой
• Сотрудничаем с Компания Dongguan Quande Electronics Co., Ltd.
• Часто задаваемые вопросы
• Следующие шаги

Контур

1. ОпределятьПлетеная медная трубкадоступным языком и объясните, как оно ведет себя в реальных установках.
2. Сопоставьте распространенные сценарии отказов с преимуществами конструкции плетеного трубчатого проводника.
3. Покажите наиболее распространенные приложения и самое важное в каждом из них.
4. Предоставьте основу для выбора: материал, покрытие, плотность оплетки, размеры и способ заделки.
5. Делитесь простыми в использовании таблицами, чтобы покупатели могли согласовать требования к производительности с четкой спецификацией.
6. В заключение ознакомьтесь с советами по обращению, контрольным списком качества и удобными для покупателя часто задаваемыми вопросами.

Что такое плетеная медная трубка

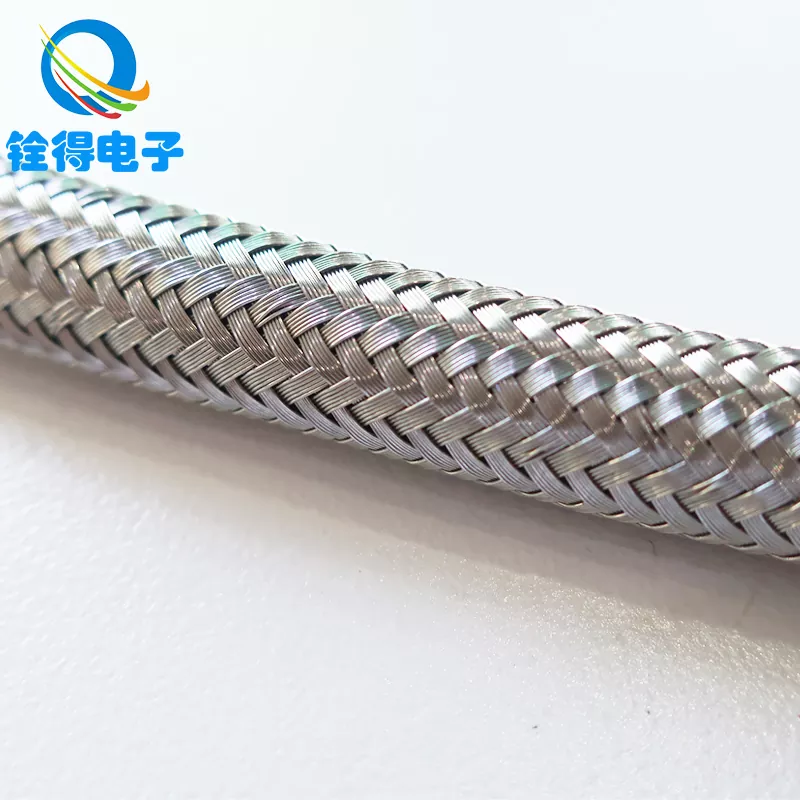

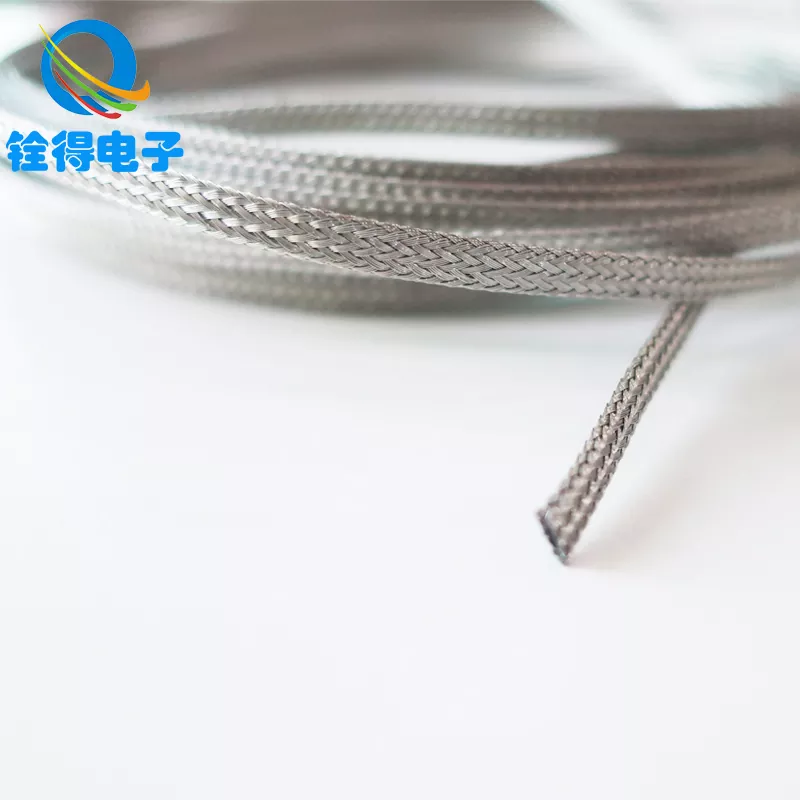

Плетеная медная трубкапредставляет собой трубчатую оплетку, состоящую из нескольких жил медной проволоки, сплетенных в гибкий рукав или трубку. В зависимости от конструкции может использоваться как:

• Гибкий проводник(перенос тока между двумя точками, где происходит движение или расширение)
• Путь заземления(склеивание корпусов, дверей, шкафов, шин, а также вращающихся или вибрирующих узлов)
• Электромагнитный щит(уменьшение помех за счет обеспечения проводящего кожуха вокруг кабелей или сборок)
• Защитный рукав(защита шлангов/кабелей от истирания и повышение проводимости)

В отличие от цельного медного стержня или жесткого кабеля, плетеная трубка может неоднократно сгибаться и соответствовать требованиям ограниченного пространства. Он также может «дышать» за счет теплового расширения: при повышении температуры металлические детали расширяются; когда они остывают, они сжимаются. Плетеная структура выдерживает этот цикл с меньшим риском ослабления оборудования. растрескивание наконечника или передача нагрузки на чувствительные клеммы.

Болевые точки клиентов, которые он решает

Покупатели обычно начинают искатьПлетеная медная трубкапосле возникновения одной из этих проблем:

• Перегрев в местах подключениявызвано недостаточной площадью контакта, плохой гибкостью или микрозазорами, вызванными движением.
• Треснувшие кончики и обломанные прядигде жесткие проводники вынуждены изгибаться во время вибрации или обслуживания.
• Ослабление креплений со временемиз-за термоциклирования и механического движения, передающего нагрузку на сустав.
• Шум и помехирядом с инверторами, трансформаторами, распределительными устройствами, сварочными аппаратами или зарядным оборудованием для электромобилей.
• Трудно монтируемые перемычкив тесных шкафах, где радиус изгиба становится проблемой.
• Преждевременная коррозияво влажной, прибрежной или химически активной среде, когда материалы не соответствуют условиям.

Хорошо подобранная плетеная трубка решает эти проблемы, сочетая проводимость, гибкость и покрытие поверхности. В результате соединение становится проще для маршрутизации, более стабильный во времени и менее чувствительный к небольшим изменениям, которые могут привести к повреждению жесткой детали.

Типичные случаи использования

Вот реальные места, гдеПлетеная медная трубкаобычно используется, и что обычно больше всего волнует лиц, принимающих решения:

• Распределительные устройства и шинные системы:гибкие связи между шинами или компонентами, нагревающимися под нагрузкой.
• Трансформаторы и распределение мощности:заземление и соединение для снижения риска неисправности и поддержания стабильного потенциала.
• Железнодорожные и автомобильные платформы:виброустойчивое соединение и гибкие токопроводящие пути.
• Электромобили/зарядные и инверторные системы:управление высоким током при одновременном снижении электрического шума.
• Промышленные шкафы и корпуса:дверные ремни и пути заземления, которые должны изгибаться при открытии/закрытии.
• Экранирование электромагнитных помех для кабелей и сборок:проводящая трубка вокруг кабелей для снижения чувствительности к помехам.

Как выбрать правильную спецификацию

ЛучшееПлетеная медная трубкадля вашего проекта зависит от того, как он будет использоваться: текущий уровень, рабочий цикл, окружающая среда, требуемая гибкость, и метод прекращения. Ниже представлена ​​практическая схема выбора, которую вы можете передать инженерам, отделу закупок и вашему поставщику.

1) Тип меди и ожидаемая проводимость

• Голая медь:сильная проводимость, распространенная в контролируемых средах.
• Луженая медь:лучшая стойкость к окислению и более легкая пайка, часто предпочтительна для влажных или переменных условий.
• Специальное покрытие:используется для особых нужд в области коррозии или сопряжения (выбирайте в зависимости от окружающей среды и материалов сопряжения).

2) Конструкция и плотность оплетки

• Диаметр проволоки и количество прядейвлияют на гибкость и долговечность.
• Оплетка покрытиявлияет на эффективность экранирования и стабильность контакта.
• Коэффициент расширенияимеет значение, когда трубка должна соответствовать диапазону диаметров.

3) Размеры, которые действительно имеют значение

• Внутренний диаметр (ID):подходит ли он к целевой детали или пучку кабелей.
• Внешний диаметр (НД):независимо от того, подходит ли он к сальникам, зажимам или направляющим каналам.
• Длина и сервисный цикл:оставляя достаточно слабины, чтобы оплетка не превратилась в «пружину» в суставе.

4) Метод прекращения

• Обжимные наконечники/наконечники:общий для заземляющих перемычек и перемычек.
• Сварные/паянные концы:используется, когда необходима высокая надежность и низкое контактное сопротивление.
• Зажим или заделка ленты:часто используется для экранирования для поддержания контакта на 360 градусов.

5) Окружающая среда и реальность коррозии

• Влажность, воздействие соли, промышленные химикаты и разнородные металлы могут изменить то, как выглядит «достаточно хорошо».
• Если ваше оборудование находится на открытом воздухе или вблизи соленого воздуха, выбор покрытия и защита соединений не подлежат обсуждению.

Практичные таблицы для определения размеров и подбора

Таблица 1. Соответствие требований применения характеристикам плетеной трубки

Таблица 2: Удобный для покупателя контрольный список для выбора плетеной медной трубки

Советы по установке и эксплуатации

Даже лучшийПлетеная медная трубкаможет работать хуже, если его неправильно обрезать, обработать или завершить. Эти полезные советы уменьшают количество доработок и ошибок:

• Предотвратите истирание во время резки:используйте метод, позволяющий удерживать пряди (перед стрижкой обмотайте лентой или используйте соответствующие инструменты).
• Добавьте цикл обслуживания при наличии движения:допускайте плавные изгибы, а не крутые изгибы в конечной точке.
• Защитите концы:термоусадка, сапоги или рукава могут уменьшить истирание и предотвратить растекание выбившихся прядей.
• Обеспечьте чистоту сопрягаемых поверхностей:удалите окисление или мусор в местах контакта выступов или зажимов с металлом.
• Ум разнородных металлов:Если ваше оборудование небезопасно для меди, рассмотрите стратегии защиты поверхности, чтобы уменьшить гальванические проблемы.
• Крутящий момент имеет значение:последовательное крепление уменьшает микродвижения и стабилизирует контактное сопротивление.

При экранировании отдавайте предпочтение контакту на 360 градусов: оплетка, к которой прикоснулись только в одной небольшой точке, может выглядеть установленной, но не обеспечит последовательного снижения шума. При использовании сильноточных перемычек сосредоточьтесь на целостности концов: надежное обжатие или специально разработанная обработка концов обычно обеспечивают наибольшую разницу в надежности.

Контрольный список качества перед покупкой

Если вы занимаетесь поискомПлетеная медная трубкадля ответственного оборудования вам нужна предсказуемая проводимость, постоянная геометрия оплетки и стабильные материалы. Используйте этот контрольный список при проверке образцов или документации поставщика:

• Консистенция материала:убедитесь, что марка и отделка меди соответствуют вашей среде и методу соединения.
• Равномерность оплетки:проверьте наличие пробелов, неравномерного выбора или неравномерного покрытия по длине.
• Стабильность размеров:проверьте ID/OD в расслабленных и установленных условиях, особенно если речь идет о растяжении.
• Надежность подключения (если собрано):проверьте симметрию обжима, ожидаемую прочность на растяжение и торцевое уплотнение.
• Упаковка и обработка:плохая упаковка может деформировать косы или вызвать загрязнение еще до того, как деталь дойдет до вашей лески.

Сотрудничаем с Компания Dongguan Quande Electronics Co., Ltd.

Покупая плетеные проводники, вы покупаете не только медь, но и повторяемость: одинаковая плотность оплетки, одинаковая посадка и одинаковый результат заделки. каждый раз, когда работает ваша производственная линия.Компания Dongguan Quande Electronics Co., Ltd.обеспечиваетПлетеная медная трубкарешения, разработанные для приложений где гибкость, проводимость и долговечность должны сосуществовать в одной и той же части.

Если у вас уже есть чертеж или устаревший номер детали, вы обычно можете быстро преобразовать его в четкую спецификацию. Если вы этого не сделаете, практическую спецификацию все равно можно построить. из нескольких входных данных: где он установлен, как он движется, к чему он подключается и в какой среде он находится. Зачастую этого достаточно, чтобы сузить материал, размерный ряд, и завершить варианты лечения без покупки методом проб и ошибок.

Часто задаваемые вопросы

Следующие шаги

Если ваша текущая установка страдает от перегрева, вибрации, жесткой прокладки или ненадежного заземления,Плетеная медная трубкачасто является самым простым обновлением, обеспечивающим ощутимое повышение стабильности. Самый быстрый путь к правильному выбору — определить ограничения по установке (пространство, движение, колебания температуры) и метод подключения. Отсюда обычно становится очевидным правильный выбор материала и конструкции оплетки.
