Почему выбор заземляющего провода определяет безопасность, надежность и шумовые характеристики?

Абстрактный

A заземляющий проводлегко не заметить, пока что-то не пойдет не так: неожиданный сброс оборудования, помехи, которые разрушают сигналы, покалывание корпуса, неудачные проверки или (в худшем случае) риск поражения электрическим током и возгорания. В этом руководстве объясняется, как на самом деле работают заземляющие провода в реальных системах, что обычно вызывает проблемы с заземлением и как выбрать заземляющий провод, который соответствует вашим электрическим, механическим и экологическим ограничениям. Попутно вы получите практические контрольные списки, сравнительную таблицу распространенных заземляющих проводников и проверенные на практике советы по установке. Если вы оцениваете плетеные заземляющие изделия или разрабатываете стратегию заземления для машины, панели, транспортного средства или корпуса, вы уйдете с четкими дальнейшими шагами. Для производителей и проектных групп,Компания Dongguan Quande Electronics Co., Ltd.поддерживает выбор и настройку заземляющего проводника, поэтому ваша конструкция работает стабильно от прототипа до производства.

Оглавление

• Контур
• Что на самом деле делает заземляющий провод
• Болевые точки клиента. Проблемы с заземлением.
• Как правильно выбрать заземляющий провод
• Распространенные типы заземляющих проводников и когда их использовать
• Рекомендации по выбору размеров, которые предотвратят неожиданные сбои
• Методы установки, которые обеспечивают или разрушают заземление
• Распространенные ошибки и как их избежать
• Как проверить качество заземления в полевых условиях
• Часто задаваемые вопросы
• Следующие шаги

Контур

1. Назначение заземляющего провода для обеспечения безопасности и целостности сигнала
2. Симптомы плохого заземления и почему они возникают
3. Схема выбора, охватывающая электрическую нагрузку, частотное поведение и окружающую среду.
4. Сравнение плетеных лент, многожильных проводов и шин.
5. Детали установки, которые уменьшают сопротивление и предотвращают ослабление
6. Методы проверки и практические приемочные проверки
7. Часто задаваемые вопросы и руководство по выбору поставщиков

Что на самом деле делает заземляющий провод

Фраза «заземляющий провод» используется для обозначения нескольких работ, и их смешивание приводит к проблемам во многих проектах. В большинстве случаев заземляющий провод поддерживает одну или несколько из следующих функций:

• Безопасный путь отказа: Если провод под напряжением контактирует с металлическим корпусом, путь заземления помогает проводить ток повреждения, поэтому защитные устройства могут быстро сработать.
• Эквипотенциальное соединение: Соединение металлических частей таким образом, чтобы их потенциал оставался практически одинаковым, снижает напряжение прикосновения и сводит к минимуму риск возникновения дуги.
• Контроль шума и эталонная стабильность: Хорошее заземление может уменьшить электромагнитные помехи, обеспечивая контролируемый обратный путь и снижая сопротивление на соответствующих частотах.
• Отвод молний и перенапряжений: В некоторых системах заземляющие проводники помогают безопасно прокладывать переходные процессы высокой энергии (часто как часть более широкой стратегии соединения и защиты от перенапряжения).

Обратите внимание на словоимпеданс, а не только сопротивление. Многие проблемы с заземлением проявляются на более высоких частотах, когда проводник, который выглядит «хорошо» на стандартном измерителе, по-прежнему ведет себя плохо из-за индуктивности, длины и геометрии соединения. Вот почему физическая форма заземляющего проводника может иметь такое же значение, как и площадь его поперечного сечения.

Болевые точки клиента. Проблемы с заземлением.

Если ваша система когда-либо проходила стендовые испытания, но терпела неудачу при установке на заводе, в транспортном средстве или на открытом воздухе, то заземление часто является частью истории. Вот наиболее распространенные болевые точки клиентов, которые мы наблюдаем в промышленных и электронных системах:

• Случайные сбросы и необъяснимые неисправности: Прерывистые соединения заземления могут создавать сдвиги напряжения, которые сбивают с толку управляющую электронику.
• EMI, которая не исчезнет: Экранирование и фильтры не могут полностью компенсировать плохой обратный путь или высокоомное соединение между корпусами.
• Неудачные проверки или задержки в соблюдении требований: Ненадлежащее соединение, неправильные заделки или плохая документация могут привести к переделкам и срыву графика.
• Перегрев в местах подключения: «Небольшая» проблема с контактом становится горячей точкой при токе повреждения или повторяющихся скачках напряжения.
• Коррозия и ослабление: На открытом воздухе, в морской, влажной или химической среде соединения могут ухудшаться быстрее, чем ожидают команды.
• Головные боли при сборке: Слишком жесткая, слишком короткая или склонная к усталости проволока может привести к нестабильности производства.

Хорошей новостью является то, что большинство из них можно предотвратить. Ключевым моментом является отношение к заземлению как к механической и электрической проблеме проектирования, а не как к второстепенной мысли.

Как правильно выбрать заземляющий провод

Надежный процесс выбора начинается с ваших реальных ограничений, а не просто с описания каталога. Используйте эту структуру:

1) Определите работу по заземлению

• Это в первую очередь обеспечение безопасности, контроль шума, защита от перенапряжений или их комбинация?
• Это соединение корпуса с корпусом, соединение двери, соединение панели или заделка экрана кабеля?

2) Составьте карту электрических потребностей

• Текущие ожидания неисправности: Поведение защитного устройства зависит от пути с низким импедансом.
• Частотное поведение: В отношении шума и электромагнитных помех более короткие и широкие проводники часто превосходят более длинные и узкие.
• Рабочий цикл: Случайные скачки напряжения отличаются от непрерывного распределения тока.

3) Соответствуйте механической реальности

• Будет ли он прогибаться (двери, петли, вибрация, робототехника)? Если да, то гибкий заземляющий проводник имеет решающее значение.
• Пространство тесное? Существуют ли требования к повторяющемуся радиусу изгиба?
• Будут ли монтажники иметь постоянный доступ к динамометрическому крепежу?

4) Учитывайте окружающую среду

• Влажность, соляные брызги, химикаты, высокая температура, воздействие ультрафиолета или загрязнение маслом могут изменить выбор материала.
• Если вероятна коррозия, обработка поверхности и соединительное оборудование имеют такое же значение, как и материал проводника.

5) Примите решение о стратегии прекращения как можно раньше

• Кольцевые клеммы, наконечники, приварные пластины, шпильковые соединения или зажимное соединение требуют различной конструкции проводников.
• Последовательность в прекращении равна последовательности в производительности.

Если вы хотите, чтобы в производстве было меньше сюрпризов, зафиксируйте эти решения до завершения разработки чертежей жгутов. Компания Dongguan Quande Electronics Co., Ltd. часто поддерживает команды, подтверждая соответствие, гибкость и совместимость оконечных устройств перед массовым производством.

Распространенные типы заземляющих проводников и когда их использовать

Для многих промышленных шкафов «лучшим» выбором является комбинация: соединительная шина в панели, короткие плетеные ленты для дверей и движущихся частей, а также многожильные проводники с хорошими заделками для фиксированных соединений.

Рекомендации по выбору размеров, которые предотвратят неожиданные сбои

Выбор размера – это не просто «чем больше, тем лучше». Увеличение размера может привести к жесткости, проблемам со сборкой и усталости. Занижение размера может привести к перегреву, сбою сброса защитного устройства или созданию нестабильных ссылок. Помните об этих принципах:

• Короткие удары толщедля решения многих проблем, связанных с шумом. Уменьшение длины часто улучшает производительность больше, чем увеличение поперечного сечения.
• Шире может обыгратьна более высоких частотах. Плоские плетеные ремни могут снизить сопротивление при правильной установке.
• Площадь подключения имеет значение. Толстый проводник на крошечном пятне контакта все равно может работать плохо.
• Термические и аварийные события различны. Проводник может выдержать короткий импульс повреждения, но выйти из строя при повторяющихся скачках напряжения или нагреве в плохом соединении.

Если ваша конструкция должна соответствовать определенным электротехническим нормам или отраслевым стандартам, используйте метод определения размеров этого стандарта в качестве основы, а затем наложите сверху механические и экологические требования. В случае сомнений относитесь к подключению и монтажу как к первоклассным конструктивным элементам, а не как к «деталям установщика».

Методы установки, которые обеспечивают или разрушают заземление

Большинство сбоев заземления происходит на интерфейсах. Дирижер редко является проблемой; связь обычно есть. Эти практики значительно улучшают результаты:

Используйте чистый контакт металл-металл там, где требуется соединение.

• Удалите краску, анодирование или покрытия в точке склеивания, если оборудование не предназначено для надежного прокалывания покрытий.
• Используйте соответствующие шайбы или соединительные детали для поддержания контактного давления в течение длительного времени.

Контроль ослабления при вибрации

• Используйте методы блокировки, совместимые с вашим оборудованием и средой.
• Применяйте постоянный крутящий момент и документируйте его для производства.

Минимизируйте длину и избегайте циклов

• Прокладывайте заземляющие проводники как можно короче и прямо.
• Избегайте больших петель, которые могут улавливать помехи, как антенна.

Проектируйте для движения, а не надейтесь, что оно не будет двигаться

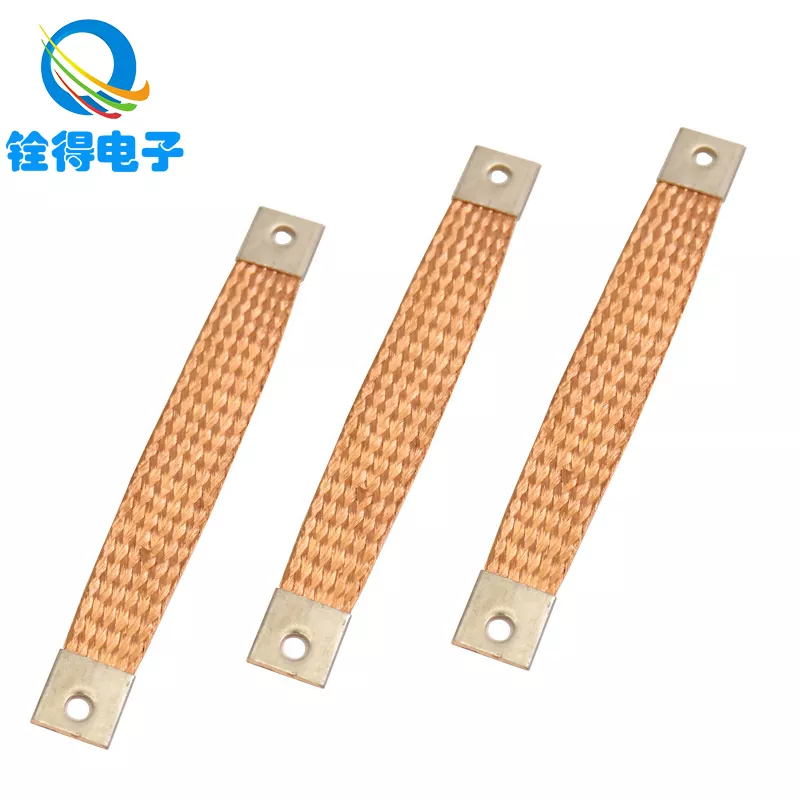

• Для дверей, петель и вибрирующих узлов плетеный заземляющий ремень с надлежащей защитой от натяжения часто превосходит жесткий провод.
• Соблюдайте радиус изгиба и убедитесь, что ремень или проволока не являются механическим упором.

Стандартизируйте завершение

• Выберите стиль завершения и последовательно применяйте его во всех сборках.
• Качество обжима, посадка наконечников и подготовка контактной поверхности должны контролироваться.

Распространенные ошибки и как их избежать

• Использование длинных «косичек» для щитовкоторые подрывают высокочастотные характеристики. Сохраняйте короткие соединения экрана и при необходимости рассмотрите возможность использования зажимов.
• Полагаясь на контакт шасси через краску. Если вы не можете гарантировать металлический контакт, не думайте, что он существует.
• Смешивание металлов без планирования. Разнородные металлы плюс влага могут ускорить коррозию и повысить устойчивость.
• Игнорирование приклеивания дверей. Хорошее заземление панели не поможет, если дверь станет шумной плавающей пластиной.
• Чрезмерное изгибание жесткого проводника. Усталость от вибрации реальна; выбрать проводник, предназначенный для движения.
• Тестирование только с помощью основного звукового сигнала непрерывности. Непрерывность не означает надежную связь с низким импедансом в реальных условиях.

Как проверить качество заземления в полевых условиях

Проверка должна соответствовать риску. Для простого соединения может оказаться полезной проверка низкого сопротивления. Для чувствительных систем могут потребоваться дополнительные методы. К практичным вариантам относятся:

• Визуальный осмотр: Убедитесь в удалении покрытия, типе оборудования и отсутствии натяжения проводника.
• Измерение низкого сопротивления: Измеряйте соединение не только с помощью обычного мультиметра, но и с помощью прибора, подходящего для работы с низким сопротивлением.
• Тест на покачивание: Осторожно перемещайте двери или ремни безопасности, отслеживая прерывистое поведение.
• Термическая проверка под нагрузкой: Горячие точки часто обнаруживают соединения с высоким сопротивлением.
• Проверка симптомов шума: Если заземление предназначено для уменьшения помех, подтвердите это измерениями «до» и «после», которые соответствуют реальным условиям эксплуатации.

Если ваша система имеет решающее значение для безопасности, следуйте применимым электротехническим нормам и процедурам испытаний организации. В этой статье представлены общие рекомендации по проектированию, но окончательные критерии приемки должны соответствовать вашей отрасли и нормативным требованиям.

Часто задаваемые вопросы

• Заземляющий провод — это то же самое, что нейтральный провод?
  Нет. Во многих системах нейтраль проводит обратный ток во время нормальной работы, тогда как заземляющий провод предназначен для защитного соединения и в случае неисправности. Они выполняют разные роли и к ним относятся по-разному при проектировании и установке.

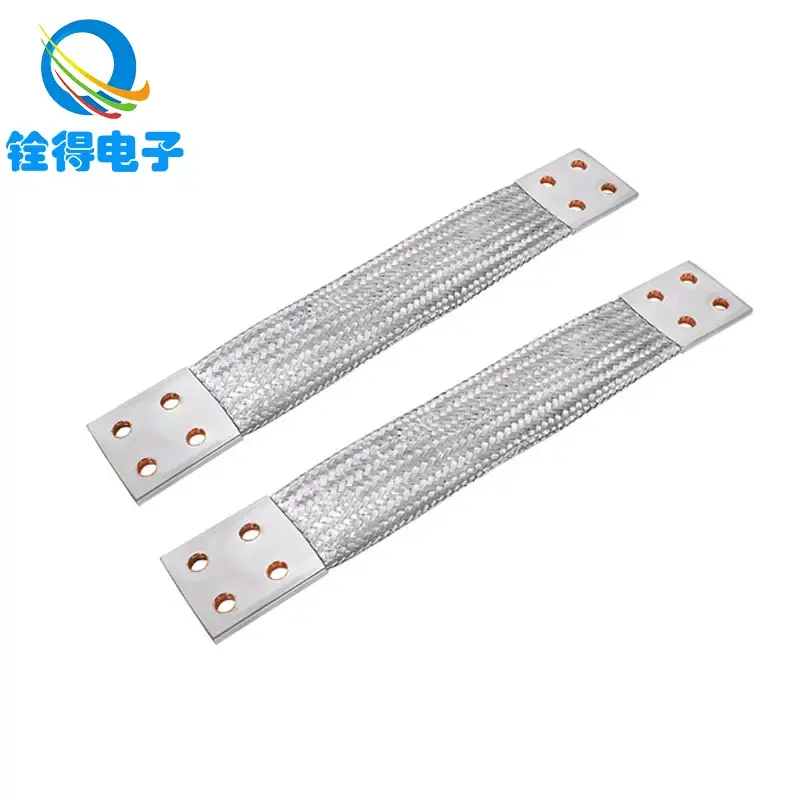

• Когда следует использовать плетеный заземляющий браслет вместо обычного провода?
  Плетеные ремни часто предпочтительнее для соединения движущихся частей, вибрационной среды или коротких, широких соединений с низким сопротивлением, обеспечивающих контроль шума. Они также могут сделать соединение дверей и корпуса более надежным, когда изгиб неизбежен.
• Всегда ли более толстый заземляющий провод уменьшает помехи?
  Не всегда. Уменьшение длины, улучшение площади соединения и использование геометрии, снижающей импеданс, могут иметь большее значение, чем простое увеличение поперечного сечения, особенно для высокочастотного шума.
• Почему в моей системе все еще есть шум, хотя все показывает непрерывность?
  Непрерывность только доказывает, что существует какой-то проводящий путь. Проблемы с шумом часто связаны с импедансом на рабочих частотах, плохой геометрией соединения, длинными выводами или несогласованными заделками экрана.
• Что приводит к выходу из строя заземляющих соединений с течением времени?
  Распространенные причины включают вибрацию, коррозию, плохую подготовку поверхности, недостаточную разгрузку от натяжения, а также нестабильное качество обжима или наконечников. Воздействие окружающей среды может ускорить все эти процессы.
• Как сделать заземление более последовательным в производстве?
  Стандартизируйте оборудование и клеммы, определите характеристики крутящего момента, подготовьте контрольную поверхность и выберите проводники, соответствующие процессу сборки. Последовательность важна как в управлении процессом, так и в выборе проводника.
• Могу ли я настроить заземляющие проводники для своего корпуса или жгута проводов?
  Да. Многие производители предлагают нестандартную длину, конструкции оплеток и варианты заделки. Если у вас ограниченное пространство, движение или коррозия, индивидуальная настройка часто сокращает необходимость доработки и повышает надежность.

Следующие шаги

Если вы имеете дело с необъяснимыми электромагнитными помехами, нестабильным поведением оборудования, проблемами с соединением дверей или точками заземления, которые подвергаются коррозии или ослабевают, не рассматривайте заземляющий провод как аксессуар. Относитесь к нему как к разработанному компоненту, отвечающему электрическим, механическим и экологическим требованиям.

Если вам нужна помощь в выборе типа заземляющего проводника, определении вариантов подключения или подборе гибкости и ограничений при установке, обращайтесь в компанию Dongguan Quande Electronics Co.,Ltd. может удовлетворить ваши потребности в оценке и производстве. Поделитесь подробностями и чертежами вашего приложения, и мы порекомендуем практическое решение для заземления, которое вы сможете создавать неоднократно и уверенно —связаться с намичтобы начать.
